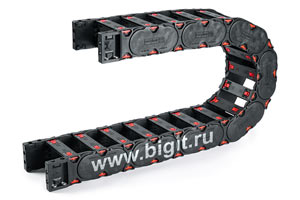

Каталог: усиленные гибкие кабель-каналы MP 420 Murrplastik (Германия) открытого типа для средних и высоких нагрузок.

Кабельные цепи EVOCHAIN MAX MP 420 – это многофункциональная серия, выполняющая функцию защиты и направляющей системы для укладки и подключения к подвижным узлам оборудования: кабелей, пневмотрубок и РВД. Увеличенный ресурс работы 5–10 лет и более, высокая надёжность – основные преимущества гибких кабель-каналов МР 420 открытого типа.

Основные характеристики открытых энергоцепей МР 420:

Сторона загрузки:  внутренняя и внешняя дуга	Внутренняя высота:  42 мм	Внутренняя ширина:  от 50 до 400 мм	Минимальный радиус:  от 75 до 350 мм

Серия энергоцепей МР 420 представлена в 2 версиях:

В зависимости от варианта монтажа, массы укладываемых кабелей и дистанции перемещения подвижной части выбирается соответствующий тип энергоцепи.

RV с предварительным натяжением: в отсутствие нагрузки верхняя ветвь имеет лёгкий прогиб вверх. Предназначены исключительно для самонесущего монтажа и перемещений на дистанции до 8 м. Для перемещений на более длинные дистанции организуется дополнительная поддержка.

RK без предварительного натяжения: в отсутствие нагрузки верхняя ветвь энергоцепи прямая. Подходят для монтажа со скольжением на длинные дистанции до 150 м, вертикального монтажа, лежащего на боку и малонагруженного самонесущего монтажа.

Быстрый подбор энергоцепи с помощью фильтров:

Шаг 1: Выбрать «Внутреннее - наружное сечение звена». Шаг 2: Указать «Минимальный радиус». Шаг 3: Выбрать «Тип энергоцепи».
