Энергоцепи MP 3000
Немецкий кабель-канал MP 3000 Murrplastik идеальное решение для промышленного оборудования!
Представляем вам кабель-канал MP 3000 от Murrplastik надёжное и гибкое решение для укладки кабелей и РВД в подвижных узлах промышленного оборудования.
Особенности энергоцепей серии MP 3000:
- Высота внутреннего сечения - 26 мм, диаметр укладываемых кабелей и РВД - до 23 мм.
- Материал: прочный и износостойкий пластик, устойчивый к температурам от -40 до +120 °C и воздействию всех видов ГСМ.
- Звенья открываются с внутренней стороны изгиба, что упрощает закладку кабеля.
- Откидные рамочные перемычки надёжно фиксируются защёлкивающимися стопорами.
- Система разгрузки от натяжения: интегрированная система в конечных монтажных звеньях обеспечивает натяжение кабелей внутри энергоцепи в среднем положении.
Применение:
- Станки с ЧПУ.
- Спецтехника (эвакуаторы, манипуляторы).
- Автоматизированные производственные линии.
- Промышленные роботы.
Серия MP 3000 это отличная замена для кабельных цепей igus серии e2-medium 2400 и e2-medium 2500.
Технические характеристики складских позиций:
|
Сторона загрузки:
|
Внутренняя высота:
|
Внутренняя ширина:
|
Минимальный радиус:
|
|
по внутренней дуге
|
26 мм
|
от 26 до 101 мм
|
от 50 мм до 95 мм
|
 |
 |
 |
 |
Гибкая кабельная цепь MP 3000 DE-UT 3001 026 RV050, Murrplastik, 26 x 26 мм - 44 x 35 мм, R 50 мм
внутреннее сечение 26 x 26 мм, наружное 44 x 35 мм, радиус изгиба 50 мм
Гибкая кабельная цепь MP 3000 DE-UT 3001 026 RV070, Murrplastik, 26 x 26 мм - 44 x 35 мм, R 70 мм
внутреннее сечение 26 x 26 мм, наружное 44 x 35 мм, радиус изгиба 70 мм
Гибкая кабельная цепь MP 3000 DE-UT 3002 037 RV050, Murrplastik, 37 x 26 мм - 55 x 35 мм, R 50 мм
внутреннее сечение 37 x 26 мм, наружное 55 x 35 мм, радиус изгиба 50 мм
Гибкая кабельная цепь MP 3000 DE-UT 3002 037 RV070, Murrplastik, 37 x 26 мм - 55 x 35 мм, R 70 мм
внутреннее сечение 37 x 26 мм, наружное 55 x 35 мм, радиус изгиба 70 мм
Гибкая кабельная цепь MP 3000 DE-UT 3002 037 RV095, Murrplastik, 37 x 26 мм - 55 x 35 мм, R 95 мм
внутреннее сечение 37 x 26 мм, наружное 55 x 35 мм, радиус изгиба 95 мм

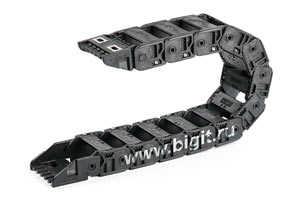

Гибкая кабельная цепь MP 3000 DE-UT 3002.5 056 RV050, Murrplastik, 56 x 26 мм - 74 x 35 мм, R 50 мм
внутреннее сечение 56 x 26 мм, наружное 74 x 35 мм, радиус изгиба 50 мм
Гибкая кабельная цепь MP 3000 DE-UT 3002.5 056 RV070, Murrplastik, 56 x 26 мм - 74 x 35 мм, R 70 мм
внутреннее сечение 56 x 26 мм, наружное 74 x 35 мм, радиус изгиба 70 мм

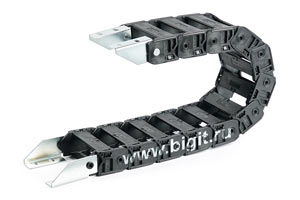

Гибкая кабельная цепь MP 3000 DE-UT 3003.5 076 RV050, Murrplastik, 76 x 26 мм - 94 x 35 мм, R 50 мм
внутреннее сечение 76 x 26 мм, наружное 94 x 35 мм, радиус изгиба 50 мм
Гибкая кабельная цепь MP 3000 DE-UT 3003.5 076 RV070, Murrplastik, 76 x 26 мм - 94 x 35 мм, R 70 мм
внутреннее сечение 76 x 26 мм, наружное 94 x 35 мм, радиус изгиба 70 мм

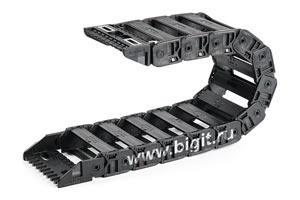

Гибкая кабельная цепь MP 3000 DE-UT 3005 101 RV070, Murrplastik, 101 x 26 мм - 119 x 35 мм, R 70 мм
внутреннее сечение 101 x 26 мм, наружное 119 x 35 мм, радиус изгиба 70 мм
Гибкая кабельная цепь MP 3000 DE-UT 3005 101 RV095, Murrplastik, 101 x 26 мм - 119 x 35 мм, R 95 мм
внутреннее сечение 101x26 мм, наружное 119x35 мм, радиус изгиба 95 мм

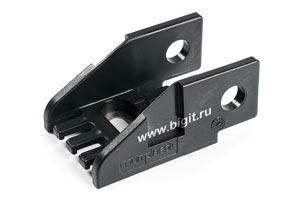

Концевое крепление 026, KA/Z 3001 female, 030000008000, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3001 026 (радиус изгиба любой) с внутренним сечением 26 x 26 мм, наружным 44 x 35 мм

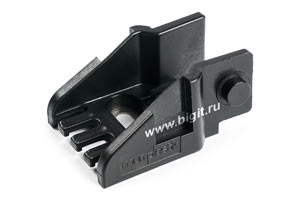

Концевое крепление 026, KA/Z 3001 male, 030000008100, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3001 026 (радиус изгиба любой) с внутренним сечением 26 x 26 мм, наружным 44 x 35 мм

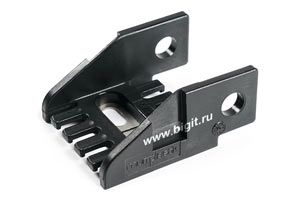

Концевое крепление 037, KA/Z 3002 female, 030000008200, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3002 037 (радиус изгиба любой) с внутренним сечением 37 x 26 мм, наружным 55 x 35 мм

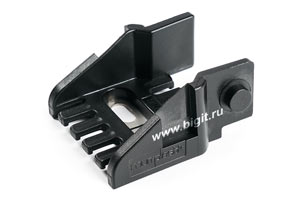

Концевое крепление 037, KA/Z 3002 male, 030000008300, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3002 037 (радиус изгиба любой) с внутренним сечением 37 x 26 мм, наружным 55 x 35 мм

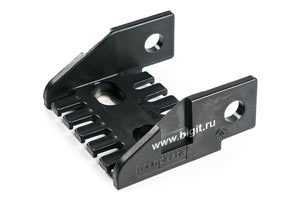

Концевое крепление 056, KA/Z 3002.5 female, 030000007600, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3002.5 056 (радиус изгиба любой) с внутренним сечением 56 x 26 мм, наружным 74 x 35 мм
Концевое крепление 056, KA/Z 3002.5 male, 030000007700, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3002.5 056 (радиус изгиба любой) с внутренним сечением 56 x 26 мм, наружным 74 x 35 мм
Концевое крепление 076, KA/Z 3003.5 female, 030000007800, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3003.5 076 (радиус изгиба любой) с внутренним сечением 76 x 26 мм, наружным 94 x 35 мм
Концевое крепление 076, KA/Z 3003.5 male, 030000007900, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3003.5 076 (радиус изгиба любой) с внутренним сечением 76 x 26 мм, наружным 94 x 35 мм

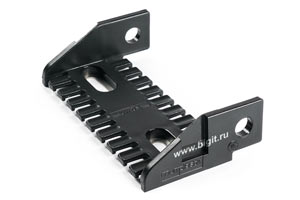

Концевое крепление 101, KA/Z 3005 female, 030000008800, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3005 101 (радиус изгиба любой) с внутренним сечением 101 x 26 мм, наружным 119 x 35 мм

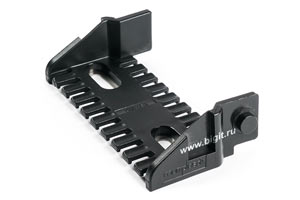

Концевое крепление 101, KA/Z 3005 male, 030000008900, Murrplastik
для монтажа энергоцепей MP 3000 DE-UT 3005 101 (радиус изгиба любой) с внутренним сечением 101 x 26 мм, наружным 119 x 35 мм
Концевое крепление KA 3008 female, стальное, 0300000052, Murrplastik
для монтажа любых энергоцепей серии MP 3000
Концевое крепление KA 3008 male, стальное, 0300000053, Murrplastik
для монтажа любых энергоцепей серии MP 3000
