Информация / E2 micro / серия 045

логотип igus



серия 045

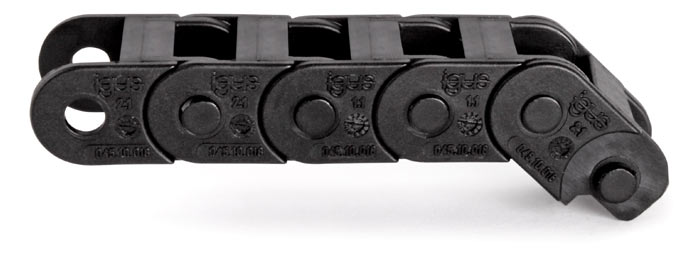

Кабельная цепь igus E2 micro серия 045

В гибких кабель каналах igus серии 045 цельные звенья,
закладка кабеля производится путём продевания через всю кабельную цепь.

арт. №
внутренняя
ширина
Bi (мм)
внешняя
ширина
Ba (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
045.06.    R    .0
6
12
018
028
038
0,09
045.10.    R    .0
10
16
018
028
038
0,10
045.16.    R    .0
16
22
018
028
038
0,11
045.20.    R    .0
20
26
018
028
038
0,13
045.30.    R    .0
30
36
018
028
038
0,16
045.64.    R    .0
64
70
018
028
038
0,19

В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 18 мм: 045.010.  018  .0.

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

Монтаж канала:

Длина цепи = S/2+K. Шаг p=13 мм, звеньев в 1 м — 77 шт (1001 мм),

чертёж монтажа канала

R
018
028
038
H
52
72
92
D
45
55
65
K
100
140
160
  S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
D — ширина петли в крайнем положении
K — длина петли

Концевые соединители

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

Концевые соединители и варианты монтажа кабельной цепи:
Концевые соединители igus тип 12PZ
тип 12PZ
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала

тип цепи
арт. №
комплекта
с гребнями
арт. №
комплекта
без гребней
размер
A (мм)
размер
B (мм)
кол-во
зубьев
в гребне
045.6
0450.06.12PZ
0450.06.12
12
1
045.10
0450.10.12PZ
0450.10.12
16
1
045.16
0450.16.12PZ
0450.16.12
22
2
045.20
0450.20.12PZ
0450.20.12
26
2
045.30
0450.30.12PZ
0450.30.12
22
36
3
045.64
0450.64.12PZ
0450.64.12
56
70
6

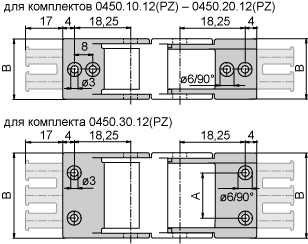

  чертёж концевых соединителей



Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
