Цепной кабель канал igus E4/4 серия 2828

Цепные кабель-каналы igus серии 2828 — открытого типа с внутренней высотой сечения звена 32 мм, для закладки кабелей и шлангов звенья открываются с внешней и внутренней стороны изгиба канала, каждое звено состоит из 4 деталей (2 боковины и 2 планки соединяющие боковины). Аналог данной серии, но закрытого типа — серия R7728.

арт. №
внутренняя
ширина
Bi (мм)
внешняя
ширина
Ba (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
2828.05.     R    .0
50
74
063
075
100
125
150
175
200
220
250
300
1,73
2828.06.     R    .0
68
92
063
075
100
125
150
175
200
220
250
300
1,79
2828.07.     R    .0
75
99
063
075
100
125
150
175
200
220
250
300
1,84
2828.087.    R    .0
87
111
063
075
100
125
150
175
200
220
250
300
1,93
2828.10.     R    .0
100
124
063
075
100
125
150
175
200
220
250
300
2,02
2828.11.     R    .0
108
132
063
075
100
125
150
175
200
220
250
300
2,08
2828.112.    R    .0
112
137
063
075
100
125
150
175
200
220
250
300
2,15
2828.12.     R    .0
125
149
063
075
100
125
150
175
200
220
250
300
2,20
2828.137.    R    .0
137
162
063
075
100
125
150
175
200
220
250
300
2,29
2828.15.     R    .0
150
174
063
075
100
125
150
175
200
220
250
300
2,38
2828.162.    R    .0
162
187
063
075
100
125
150
175
200
220
250
300
2,44
2828.17.     R    .0
168
192
063
075
100
125
150
175
200
220
250
300
2,51
2828.18.     R    .0
175
199
063
075
100
125
150
175
200
220
250
300
2,56
2828.187.    R    .0
187
212
063
075
100
125
150
175
200
220
250
300
2,65
2828.20.     R    .0
200
224
063
075
100
125
150
175
200
220
250
300
2,74
2828.212.    R    .0
212
237
063
075
100
125
150
175
200
220
250
300
2,87
2828.23.     R    .0
225
249
063
075
100
125
150
175
200
220
250
300
2,92
2828.237.    R    .0
237
262
063
075
100
125
150
175
200
220
250
300
3,05
2828.25.     R    .0
250
274
063
075
100
125
150
175
200
220
250
300
3,10
2828.262.    R    .0
262
286
063
075
100
125
150
175
200
220
250
300
3,19
2828.28.     R    .0
275
299
063
075
100
125
150
175
200
220
250
300
3,28
2828.29.     R    .0
287
312
063
075
100
125
150
175
200
220
250
300
3,37
2828.30.     R    .0
300
324
063
075
100
125
150
175
200
220
250
300
3,46
2828.312.    R    .0
312
337
063
075
100
125
150
175
200
220
250
300
3,59
2828.325.    R    .0
325
349
063
075
100
125
150
175
200
220
250
300
3,68
2828.337.    R    .0
337
362
063
075
100
125
150
175
200
220
250
300
3,77
2828.350.    R    .0
350
374
063
075
100
125
150
175
200
220
250
300
3,86
2828.362.    R    .0
362
387
063
075
100
125
150
175
200
220
250
300
3,95
2828.375.    R    .0
375
399
063
075
100
125
150
175
200
220
250
300
4,04
2828.387.    R    .0
387
412
063
075
100
125
150
175
200
220
250
300
4,11
2828.400.    R    .0
400
424
063
075
100
125
150
175
200
220
250
300
4,18
  размеры сечения звена

В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 63 мм: 2828.05.  063  .0

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

Монтаж канала для коротких перемещений от 1 м до 10 м:

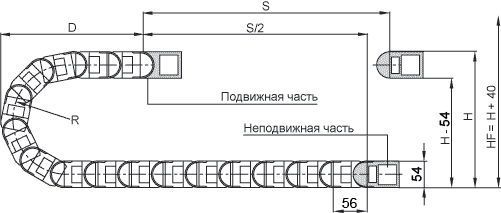

Длина цепи = S/2+K. Шаг p=56 мм, звеньев в 1 м — 18 шт (1008 мм)

чертёж монтажа канала для коротких перемещений от 1 м до 10 м

R
063
075
100
125
150
175
200
220
250
300
H
180
205
255
305
355
405
455
495
555
655
D
130
150
175
200
225
250
275
295
325
375
K
340
380
465
550
620
700
780
850
940
1110
H2
180
205
166
166
166
166
166
166
166
166
D2
130
150
370
445
625
655
770
870
930
1240
K2
340
380
616
784
1008
1064
1288
1456
1568
1960


S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
HRI — высота лотка
D — ширина петли в крайнем положении
K — длина петли

Для длинных перемещений монтаж со скольжением:
D2 — ширина петли в крайнем положении
K2 — длина петли
H2 — номинальная высота крепления

Монтаж канала для длинных перемещений от 10 м до 200 м:

Длина цепи = S/2+K2

чертёж монтажа канала для длинных перемещений от 10 м до 200 м



Концевые соединители

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

горизонтальное перемещение кабельной цепи

  Подвижные концевые соединители
для монтажа кабельной цепи при горизонтальном перемещении.
Концевые соединители igus подвижные
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала



вертикальное перемещение кабельной цепи

  Фиксированные концевые соединители
для монтажа кабельной цепи при вертикальном перемещении.
Концевые соединители igus фиксированные
  варианты установки концевых соединителей на гибкий кабель канал   варианты монтажа гибкого кабель канала

тип цепи
внутренняя
ширина
Bi (мм)
подвижные
конц. соединители
арт. № комплекта
фиксированные
конц. соединители
арт. № комплекта
2828.05
50
28280.05.12
29280.05.12
2828.06
68
28280.06.12
29280.06.12
2828.07
75
28280.07.12
29280.07.12
2828.087
87
28280.087.12
29280.087.12
2828.10
100
28280.10.12
29280.10.12
2828.11
108
28280.11.12
29280.11.12
2828.112
112
28280.112.12
29280.112.12
2828.12
125
28280.12.12
29280.12.12
2828.137
137
28280.137.12
29280.137.12
2828.15
150
28280.15.12
29280.15.12
2828.162
162
28280.162.12
29280.162.12
2828.17
168
28280.17.12
29280.17.12
2828.18
175
28280.18.12
29280.18.12
2828.187
187
28280.187.12
29280.187.12
2828.20
200
28280.20.12
29280.20.12
2828.212
212
28280.212.12
29280.212.12
2828.23
225
28280.23.12
29280.23.12
2828.237
237
28280.237.12
29280.237.12
2828.25
250
28280.25.12
29280.25.12
2828.262
262
28280.262.12
29280.262.12
2828.28
275
28280.28.12
29280.28.12
2828.29
287
28280.29.12
29280.29.12
2828.30
300
28280.30.12
29280.30.12
2828.312
312
28280.312.12
29280.312.12
2828.325
325
28280.325.12
29280.325.12
2828.337
337
28280.337.12
29280.337.12
2828.350
350
28280.350.12
29280.350.12
2828.362
362
28280.362.12
29280.362.12
2828.375
375
28280.375.12
29280.375.12
2828.387
387
28280.387.12
29280.387.12
2828.400
400
28280.400.12
29280.400.12
  чертёж концевых соединителей

Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля



Крепления кабелей igus Chainfix clip

Каталог Chainfix clip
