Кабельная цепь igus E4/4 серия 4040

Кабельные цепи igus серии 4040 — открытого типа с внутренней высотой сечения звена 56 мм, для закладки кабелей и шлангов звенья открываются с внешней и внутренней стороны изгиба канала, каждое звено состоит из 4 деталей (2 боковины и 2 планки соединяющие боковины). Аналог данной серии, но закрытого типа — серия R8840.

арт. №
внутренняя
ширина
Bi (мм)
внешняя
ширина
Ba (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
4040.05.    R    .0
50
86
135
150
175
200
240
250
300
350
400
500
3,65
4040.06.    R    .0
65
101
135
150
175
200
240
250
300
350
400
500
3,67
4040.07.    R    .0
75
111
135
150
175
200
240
250
300
350
400
500
3,78
4040.08.    R    .0
87
123
135
150
175
200
240
250
300
350
400
500
3,83
4040.10.    R    .0
100
136
135
150
175
200
240
250
300
350
400
500
3,96
4040.11.    R    .0
112
149
135
150
175
200
240
250
300
350
400
500
4,09
4040.12.    R    .0
125
161
135
150
175
200
240
250
300
350
400
500
4,16
4040.13.    R    .0
137
174
135
150
175
200
240
250
300
350
400
500
4,29
4040.15.    R    .0
150
186
135
150
175
200
240
250
300
350
400
500
4,36
4040.16.    R    .0
162
199
135
150
175
200
240
250
300
350
400
500
4,47
4040.17.    R    .0
175
211
135
150
175
200
240
250
300
350
400
500
4,58
4040.18.    R    .0
187
224
135
150
175
200
240
250
300
350
400
500
4,69
4040.20.    R    .0
200
236
135
150
175
200
240
250
300
350
400
500
4,71
4040.21.    R    .0
212
249
135
150
175
200
240
250
300
350
400
500
4,82
4040.22.    R    .0
225
261
135
150
175
200
240
250
300
350
400
500
4,88
4040.23.    R    .0
237
274
135
150
175
200
240
250
300
350
400
500
5,02
4040.25.    R    .0
250
286
135
150
175
200
240
250
300
350
400
500
5,10
4040.26.    R    .0
262
299
135
150
175
200
240
250
300
350
400
500
5,19
4040.27.    R    .0
275
311
135
150
175
200
240
250
300
350
400
500
5,30
4040.28.    R    .0
287
324
135
150
175
200
240
250
300
350
400
500
5,32
4040.30.    R    .0
300
336
135
150
175
200
240
250
300
350
400
500
5,54
4040.31.    R    .0
312
349
135
150
175
200
240
250
300
350
400
500
5,58
4040.32.    R    .0
325
361
135
150
175
200
240
250
300
350
400
500
5,63
4040.33.    R    .0
337
374
135
150
175
200
240
250
300
350
400
500
5,81
4040.35.    R    .0
350
386
135
150
175
200
240
250
300
350
400
500
5,96
4040.36.    R    .0
362
399
135
150
175
200
240
250
300
350
400
500
5,96
4040.37.    R    .0
375
411
135
150
175
200
240
250
300
350
400
500
5,98
4040.38.    R    .0
387
424
135
150
175
200
240
250
300
350
400
500
6,07
4040.40.    R    .0
400
436
135
150
175
200
240
250
300
350
400
500
6,27
4040.41.    R    .0
412
449
135
150
175
200
240
250
300
350
400
500
6,42
4040.42.    R    .0
425
461
135
150
175
200
240
250
300
350
400
500
6,58
4040.43.    R    .0
437
474
135
150
175
200
240
250
300
350
400
500
6,64
4040.45.    R    .0
450
486
135
150
175
200
240
250
300
350
400
500
6,71
4040.46.    R    .0
462
499
135
150
175
200
240
250
300
350
400
500
6,73
4040.47.    R    .0
475
511
135
150
175
200
240
250
300
350
400
500
6,86
4040.48.    R    .0
487
524
135
150
175
200
240
250
300
350
400
500
6,88
4040.50.    R    .0
500
536
135
150
175
200
240
250
300
350
400
500
7,00
4040.51.    R    .0
512
549
135
150
175
200
240
250
300
350
400
500
7,02
4040.52.    R    .0
525
561
135
150
175
200
240
250
300
350
400
500
7,06
4040.53.    R    .0
537
574
135
150
175
200
240
250
300
350
400
500
7,22
4040.55.    R    .0
550
586
135
150
175
200
240
250
300
350
400
500
7,70
4040.60.    R    .0
600
636
135
150
175
200
240
250
300
350
400
500
7,90
  размеры сечения звена

В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 135 мм: 4040.05.  135  .0

Нагрузочная диаграмма длины собственной поддержки канала:

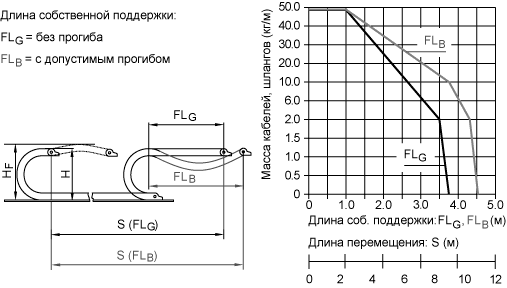

Нагрузочная диаграмма длины собственной поддержки канала

Монтаж канала для коротких перемещений от 1 м до 10 м:

Длина цепи = S/2+K. Шаг p=91 мм, звеньев в 1 м — 11 шт (1001 мм)

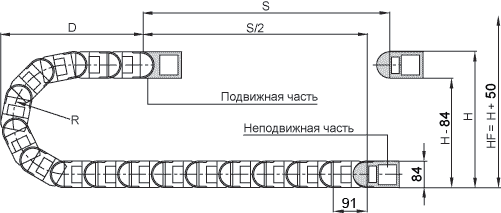

чертёж монтажа канала для коротких перемещений от 1 м до 10 м

R
135
150
175
200
240
250
300
350
400
500
H
360 385 435 485 565 585 685 785 885 1085
D
270 285 310 335 375 385 435 485 535 635
K
650 750 825 900 1020 1050 1225 1340 1450 1775
H2
360 266 266 266 266 266 266 266 266 266
D2
270 480 600 730 930 940 1180 1440 1530 1850
K2
650 819 1092 1274 1547 1547 2002 2366 2548 3185


S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
HRI — высота лотка
D — ширина петли в крайнем положении
K — длина петли

Для длинных перемещений монтаж со скольжением:
D2 — ширина петли в крайнем положении
K2 — длина петли
H2 — номинальная высота крепления

Монтаж канала для длинных перемещений от 10 м до 300 м:

Длина цепи = S/2+K2

чертёж монтажа канала для длинных перемещений от 10 м до 200 м



Концевые соединители

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

горизонтальное перемещение кабельной цепи

  Подвижные концевые соединители
для монтажа кабельной цепи при горизонтальном перемещении.
Концевые соединители igus подвижные
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала



вертикальное перемещение кабельной цепи

  Фиксированные концевые соединители
для монтажа кабельной цепи при вертикальном перемещении.
Концевые соединители igus фиксированные
  варианты установки концевых соединителей на гибкий кабель канал   варианты монтажа гибкого кабель канала

тип цепи
внутренняя
ширина
Bi (мм)
подвижные
конц. соединители
арт. № комплекта
фиксированные
конц. соединители
арт. № комплекта
4040.05
50
40400.05.12
41400.05.12
4040.06
65
40400.06.12
41400.06.12
4040.07
75
40400.07.12
41400.07.12
4040.08
87
40400.08.12
41400.08.12
4040.10
100
40400.10.12
41400.10.12
4040.11
112
40400.11.12
41400.11.12
4040.12
125
40400.12.12
41400.12.12
4040.13
137
40400.13.12
41400.13.12
4040.15
150
40400.15.12
41400.15.12
4040.16
162
40400.16.12
41400.16.12
4040.17
175
40400.17.12
41400.17.12
4040.18
187
40400.18.12
41400.18.12
4040.20
200
40400.20.12
41400.20.12
4040.21
212
40400.21.12
41400.21.12
4040.22
225
40400.22.12
41400.22.12
4040.23
237
40400.23.12
41400.23.12
4040.25
250
40400.25.12
41400.25.12
4040.26
262
40400.26.12
41400.26.12
4040.27
275
40400.27.12
41400.27.12
4040.28
287
40400.28.12
41400.28.12
4040.30
300
40400.30.12
41400.30.12
4040.31
312
40400.31.12
41400.31.12
4040.32
325
40400.32.12
41400.32.12
4040.33
337
40400.33.12
41400.33.12
4040.35
350
40400.35.12
41400.35.12
4040.36
362
40400.36.12
41400.36.12
4040.37
375
40400.37.12
41400.37.12
4040.38
387
40400.38.12
41400.38.12
4040.40
400
40400.40.12
41400.40.12
4040.41
412
40400.41.12
41400.41.12
4040.42
425
40400.42.12
41400.42.12
4040.43
437
40400.43.12
41400.43.12
4040.45
450
40400.45.12
41400.45.12
4040.46
462
40400.46.12
41400.46.12
4040.47
475
40400.47.12
41400.47.12
4040.48
487
40400.48.12
41400.48.12
4040.50
500
40400.50.12
41400.50.12
4040.51
512
40400.51.12
41400.51.12
4040.52
525
40400.52.12
41400.52.12
4040.53
537
40400.53.12
41400.53.12
4040.55
550
40400.55.12
41400.55.12
4040.60
600
40400.60.12
41400.60.12

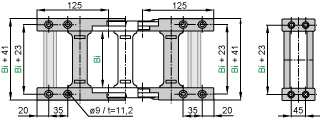

  чертёж концевых соединителей

Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
