серия R9850

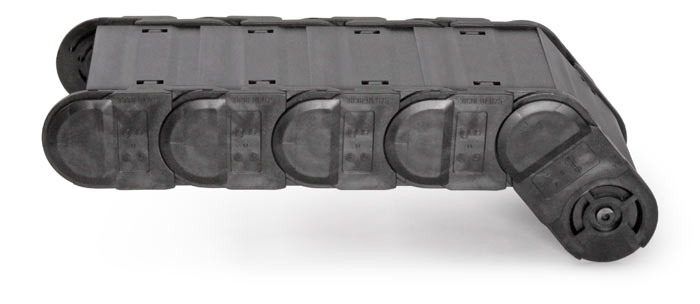

Кабельная цепь igus E4/4 серия 5050

Кабельные цепи igus серии R9850 — закрытого типа с внутренней высотой сечения звена 80 мм, для закладки кабелей и шлангов звенья открываются с внешней и внутренней стороны изгиба канала, каждое звено состоит из 4 деталей (2 боковины и 2 крышки соединяющие боковины). Аналог данной серии, но открытого типа — серия 5050.

арт. №
внутренняя
ширина
Bi (мм)
внешняя
ширина
Ba (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
9850.07.    R    .0
75
125
200
250
300
350
400
500
550
600
650
1000
6,24
9850.10.    R    .0
100
150
200
250
300
350
400
500
550
600
650
1000
6,52
9850.12.    R    .0
125
175
200
250
300
350
400
500
550
600
650
1000
6,89
9850.15.    R    .0
150
200
200
250
300
350
400
500
550
600
650
1000
7,32
9850.20.    R    .0
200
250
200
250
300
350
400
500
550
600
650
1000
7,89
9850.25.    R    .0
250
300
200
250
300
350
400
500
550
600
650
1000
8,61
9850.27.    R    .0
275
325
200
250
300
350
400
500
550
600
650
1000
8,82
9850.30.    R    .0
300
350
200
250
300
350
400
500
550
600
650
1000
9,27
9850.35.    R    .0
350
400
200
250
300
350
400
500
550
600
650
1000
10,02
9850.40.    R    .0
400
450
200
250
300
350
400
500
550
600
650
1000
10,98
9850.46.    R    .0
462
513
200
250
300
350
400
500
550
600
650
1000
11,44
  размеры сечения звена

В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 200 мм: 9850.05.  200  .0

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

Монтаж канала для коротких перемещений от 1 м до 10 м:

Длина цепи = S/2+K. Шаг p=91 мм, звеньев в 1 м — 11 шт (1001 мм)

чертёж монтажа канала для коротких перемещений от 1 м до 10 м

R
200
250
300
350
400
500
550
600
650
1000
H
508
608
708
808
908
1108
1208
1308
1408
2108
D
345
395
445
495
545
645
695
745
795
1145
K
815
970
1125
1285
1440
1755
1910
2070
2225
3255
H2
242
242
242
242
242
242
242
242
D2
800
950
1200
1550
1700
2175
2355
2580
K2
1274
1638
2002
2457
2730
3458
3640
4459


S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
HRI — высота лотка
D — ширина петли в крайнем положении
K — длина петли

Для длинных перемещений монтаж со скольжением:
D2 — ширина петли в крайнем положении
K2 — длина петли
H2 — номинальная высота крепления

Монтаж канала для длинных перемещений от 10 м до 400 м:

Длина цепи = S/2+K2

чертёж монтажа канала для длинных перемещений от 10 м до 200 м



Концевые соединители

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

горизонтальное перемещение кабельной цепи

  Подвижные концевые соединители
для монтажа кабельной цепи при горизонтальном перемещении.
Концевые соединители igus подвижные
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала



вертикальное перемещение кабельной цепи

  Фиксированные концевые соединители
для монтажа кабельной цепи при вертикальном перемещении.
Концевые соединители igus фиксированные
  варианты установки концевых соединителей на гибкий кабель канал   варианты монтажа гибкого кабель канала

тип цепи
внутренняя
ширина
Bi (мм)
подвижные
конц. соединители
арт. № комплекта
фиксированные
конц. соединители
арт. № комплекта
9850.07
75
98500.07.12
99500.07.12
9850.10
100
98500.10.12
99500.10.12
9850.12
125
98500.12.12
99500.12.12
9850.15
150
98500.15.12
99500.15.12
9850.20
200
98500.20.12
99500.20.12
9850.25
250
98500.25.12
99500.25.12
9850.27
275
98500.27.12
99500.27.12
9850.30
300
98500.30.12
99500.30.12
9850.35
350
98500.35.12
99500.35.12
9850.40
400
98500.40.12
99500.40.12
9850.46
462
98500.46.12
99500.46.12

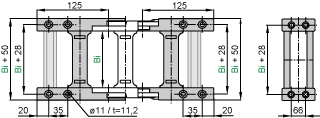

  чертёж концевых соединителей



Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
