серия B15

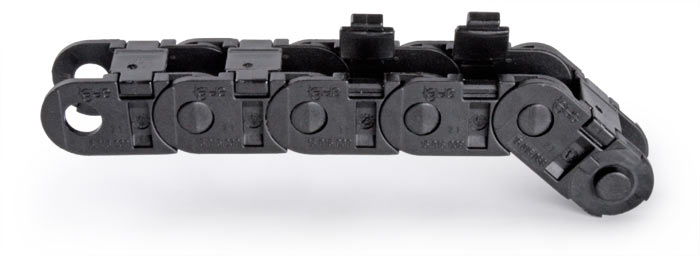

Гибкий кабель канал igus E2 mini серия B15

В гибких кабель каналах igus серии B15 звенья открываются с внешней стороны изгиба, аналог данной серии с открывающимися звеньями с внутренней стороны изгиба — серия B15i.

арт. №
внутренняя
ширина
Bi (мм)
внешняя
ширина
Ba (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
B15.015.    R    .0
15
26
038
048
075
100
110
125
145
180
0,35
B15.025.    R    .0
25
36
038
048
075
100
110
125
145
180
0,40
B15.038.    R    .0
38
49
038
048
075
100
110
125
145
180
0,46
B15.050.    R    .0
50
61
038
048
075
100
110
125
145
180
0,52
B15.5.        R    .0
63
76
038
048
075
100
110
125
145
180
0,63
B15.6.        R    .0
80
94
038
048
075
100
110
125
145
180
0,70
B15.7.        R    .0
100
113
038
048
075
100
110
125
145
180
0,76

В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 38 мм: B15.015.  038  .0

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

Монтаж канала:

Длина цепи = S/2+K. Шаг p=30,5 мм, звеньев в 1 м — 33 шт (1006,5 мм)

чертёж монтажа канала

R
038
048
075
100
110
125
145
180
H
100
120
175
225
245
275
315
385
D
80
90
120
145
155
170
190
225
K
185
215
300
375
410
455
520
630
  S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
D — ширина петли в крайнем положении
K — длина петли

Концевые соединители

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

горизонтальное перемещение кабельной цепи

  Подвижные концевые соединители
для монтажа кабельной цепи при горизонтальном перемещении.
Концевые соединители igus подвижные тип 34PZ
тип 34PZ
Концевые соединители igus подвижные тип 34P
тип 34P
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала



вертикальное перемещение кабельной цепи

  Фиксированные концевые соединители
для монтажа кабельной цепи при вертикальном перемещении.
Концевые соединители igus фиксированные тип 12PZ
тип 12PZ
Концевые соединители igus фиксированные тип 12P
тип 12P
  варианты установки концевых соединителей на гибкий кабель канал   варианты монтажа гибкого кабель канала

тип цепи
подвижные
конц. соединители
арт. № комплекта
с гребнями
фиксированные
конц. соединители
арт. № комплекта
с гребнями
размер
A (мм)
размер
B (мм)

кол-во
зубьев
в гребне

B15.015
1015.34PZ
1015.12PZ
25,5
2
B15.025
1025.34PZ
1025.12PZ
10
35,5
3
B15.038
1038.34PZ
1038.12PZ
23
48,5
4
B15.050
1050.34PZ
1050.12PZ
35
60,5
5
B15.5
105.34PZ
105.12PZ
48
75,0
6
B15.6
106.34PZ
106.12PZ
65
92,0
8
B15.7
107.34PZ
107.12PZ
85
112,0
10

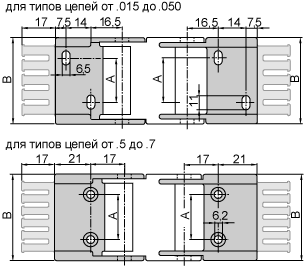

  чертёж концевых соединителей

В арт. № для подвижных соединителей нужно указывать индекс 34, для фиксированных индекс 12.
Пример арт. № комплекта подвижных соединителей с гребнями: 1015.  34  PZ.
