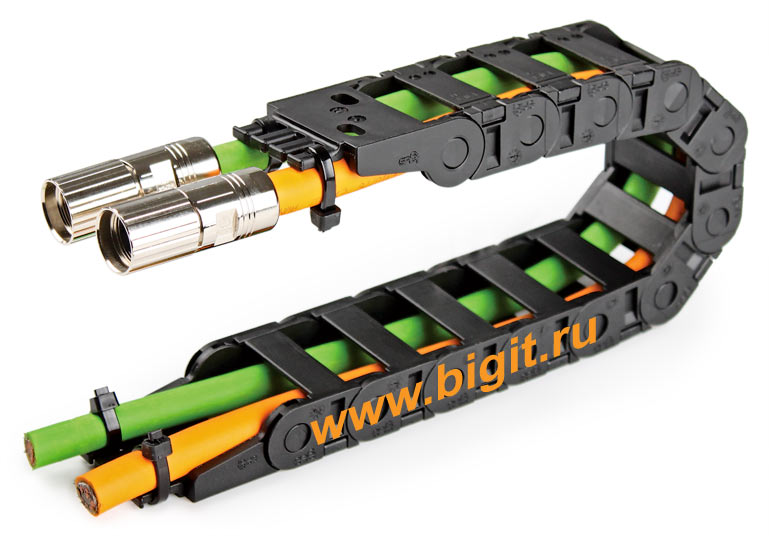

Буксируемая кабельная цепь igus B15.038.038.0, Германия

внутреннее сечение 38х17,5 мм, внешнее 49х23 мм, радиус изгиба 38 мм.

буксируемая кабельная цепь igus B15.038.038.0, Германия

Пластиковая немецкая буксируемая кабельная цепь высокого качества igus (игус) B15 открытого типа. Лёгкие буксируемые кабельные цепи изготавливаются из прочного износостойкого пластика igumid, способного выдерживать воздействия всех видов ГСМ. Широко применяются в игровых автоматах, полиграфическом оборудовании, 3D принтерах, ЧПУ станках.

арт. №
внутреннее
сечение
Bi x 17,5 (мм)
внешнее
сечение
Ba x 23 (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
B15.038.038.0
38x17,5
49x23
38
0,46

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

Монтаж канала:

Длина цепи = S/2+K. Шаг p=30,5 мм, звеньев в 1 м — 33 шт (1006,5 мм)

чертёж монтажа канала

R
38
H
100
D
80
K
185
  S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
D — ширина петли в крайнем положении
K — длина петли



Аксессуары для кабель-канала:

Концевые соединители для кабель канала B15.038.038.0

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

горизонтальное перемещение кабельной цепи

  Концевые соединители 1038.34PZ, комплект — подвижные,
для монтажа кабельной цепи при горизонтальном перемещении.
Концевые соединители igus 1038.34PZ, комплект   варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала



вертикальное перемещение кабельной цепи

  Концевые соединители 1038.12PZ, комплект — фиксированные,
для монтажа кабельной цепи при вертикальном перемещении.
Концевые соединители igus 1038.12PZ, комплект   варианты установки концевых соединителей на гибкий кабель канал   варианты монтажа гибкого кабель канала



Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
