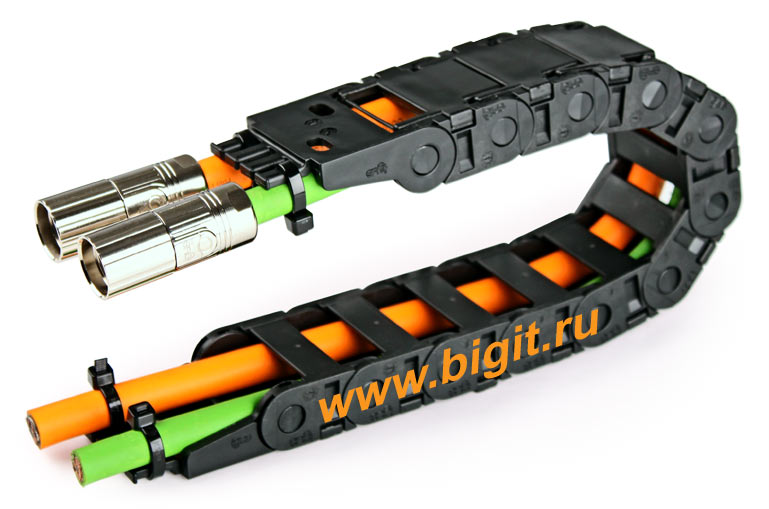

Энергоцепь igus 15.038.075.0, Германия

внутреннее сечение 38х17 мм, внешнее 49х24 мм, радиус изгиба 75 мм.

Энергоцепь igus 15.038.075.0, Германия

Немецкая энергоцепь наивысшего качества igus zipper серии 15 полузакрытого типа. Съёмные крышки звеньев энергоцепи с внешней стороны изгиба защищают кабели от попадания крупных частиц. Лёгкие энергоцепи igus zipper серии 15 изготавливаются из прочного износостойкого пластика igumid, способного выдерживать температуры окружающей среды от -40 до +120 °С и воздействия всех видов ГСМ.

арт. №
внутреннее
сечение
Bi x 17 (мм)
внешнее
сечение
Ba x 24 (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
  размеры сечения звена
15.038.075.0
38x17
49x24
75
0,457

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

Монтаж канала:

Длина цепи = S/2+K. Шаг p=30,5 мм, звеньев в 1 м — 33 шт (1006,5 мм)

чертёж монтажа канала

R
75
H
173
D
132
K
300
  S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
D — ширина петли в крайнем положении
K — длина петли



Концевые соединители для кабель канала 15.038.075.0

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

горизонтальное перемещение кабельной цепи

  Концевые соединители 1038.34PZ, комплект — подвижные,
для монтажа кабельной цепи при горизонтальном перемещении.
Концевые соединители igus 1038.34PZ, комплект   варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала



вертикальное перемещение кабельной цепи

  Концевые соединители 1038.12PZ, комплект — фиксированные,
для монтажа кабельной цепи при вертикальном перемещении.
Концевые соединители igus 1038.12PZ, комплект   варианты установки концевых соединителей на гибкий кабель канал   варианты монтажа гибкого кабель канала

Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
