Кп № 176-2. Гибкий кабель канал Kabelschlepp
арт. № MF 170.1-190-3600 FST/MST, Steel-Line/ Serie MOBIFLEX

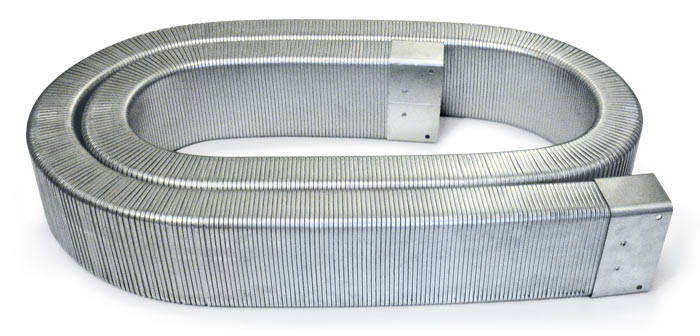

Гибкий кабель канал MF 170.1-190-3600 MST/FST

арт. № MF 170.1-190-3600 FST/MST

размеры
длина канала Les:
3600,00 мм
длина вытянутого канала Lgestr.:
3474,00 мм
внутренняя ширина Bi:
170,00 мм
внешняя ширина Bs:
175,00 мм
внутренняя высота hi:
72,00 мм
внешняя высота hG:
80,00 мм
радиус изгиба KR:
190,00 мм
мин. высота крепления H:
460,00 мм

масса:
7,20 кг/м
общая масса:
25,92 кг

концевые соединители
неподвижный:
FST
стандартный прямоугольный концевой соединитель ST
подвижный:
MST
стандартный прямоугольный концевой соединитель ST


чертёж поперечного сечения кабель канала MOBIFLEX

чертёж монтажа кабель канала MOBIFLEX
