Информация / E4/4 / серия 3838
|
|
серия 3838 |

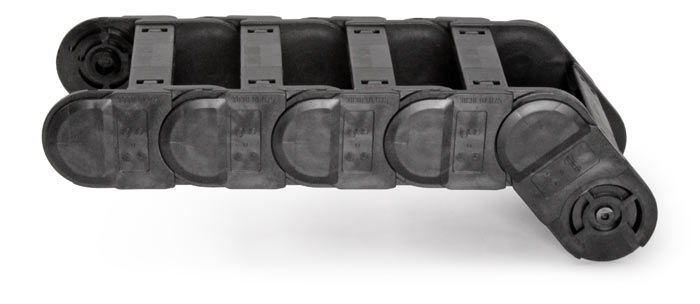

Кабельные цепи igus серии 3838 — открытого типа с внутренней высотой сечения звена 42 мм, для закладки кабелей и шлангов звенья открываются с внешней и внутренней стороны изгиба канала, каждое звено состоит из 4 деталей (2 боковины и 2 планки соединяющие боковины).
Аналог данной серии, но закрытого типа — серия R7838.
арт. № |
внутренняя
ширина
Bi (мм) |
внешняя
ширина
Ba (мм) |
радиус изгиба
R (мм) |
масса
m (кг/м) |
3838.05. R .0 |
50 |
77 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,06 |
3838.06. R .0 |
68 |
95 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,09 |
3838.07. R .0 |
75 |
102 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,12 |
3838.087. R .0 |
87 |
115 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,18 |
3838.10. R .0 |
100 |
127 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,25 |
3838.11. R .0 |
108 |
135 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,30 |
3838.112. R .0 |
112 |
140 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,30 |
3838.12. R .0 |
125 |
152 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,40 |
3838.137. R .0 |
137 |
165 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,44 |
3838.15. R .0 |
150 |
177 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,53 |
3838.162. R .0 |
162 |
190 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,55 |
3838.17. R .0 |
168 |
195 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,62 |
3838.18. R .0 |
175 |
202 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,62 |
3838.187. R .0 |
187 |
215 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,69 |
3838.20. R .0 |
200 |
227 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,77 |
3838.212. R .0 |
212 |
240 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,84 |
3838.23. R .0 |
225 |
252 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,92 |
3838.237. R .0 |
237 |
265 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
2,96 |
3838.25. R .0 |
250 |
277 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,05 |
3838.262. R .0 |
262 |
290 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,06 |
3838.28. R .0 |
275 |
302 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,17 |
3838.29. R .0 |
287 |
315 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,19 |
3838.30. R .0 |
300 |
327 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,32 |
3838.312. R .0 |
312 |
340 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,34 |
3838.325. R .0 |
325 |
352 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,41 |
3838.337. R .0 |
337 |
365 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,46 |
3838.350. R .0 |
350 |
377 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,68 |
3838.362. R .0 |
362 |
390 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,74 |
3838.375. R .0 |
375 |
402 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,79 |
3838.387. R .0 |
387 |
415 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,85 |
3838.400. R .0 |
400 |
427 |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
3,90 |
|
|
 |
В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 75 мм: 3838.05. 075 .0
Нагрузочная диаграмма длины собственной поддержки канала:
Монтаж канала для коротких перемещений от 1 м до 10 м:
Длина цепи = S/2+K. Шаг p=67 мм, звеньев в 1 м — 15 шт (1005 мм)
R |
075 |
100 |
115 |
125 |
150 |
170 |
200 |
215 |
250 |
300 |
350 |
H |
215 |
265 |
295 |
315 |
365 |
405 |
465 |
495 |
565 |
665 |
765 |
D |
174 |
199 |
214 |
224 |
249 |
269 |
299 |
314 |
349 |
399 |
449 |
K |
370 |
450 |
500 |
530 |
610 |
670 |
765 |
810 |
920 |
1080 |
1235 |
H2 |
215 |
265 |
186 |
186 |
186 |
186 |
186 |
186 |
186 |
186 |
186 |
D2 |
174 |
199 |
435 |
475 |
570 |
690 |
780 |
865 |
1010 |
1150 |
1500 |
K2 |
370 |
450 |
737 |
804 |
1005 |
1139 |
1340 |
1407 |
1675 |
1943 |
2412 |
|
|
S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
HRI — высота лотка
D — ширина петли в крайнем положении
K — длина петли
Для длинных перемещений монтаж со скольжением:
D2 — ширина петли в крайнем положении
K2 — длина петли
H2 — номинальная высота крепления |
Монтаж канала для длинных перемещений от 10 м до 280 м:
Длина цепи = S/2+K2
Концевые соединители
Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.
|
|
Подвижные концевые соединители
для монтажа кабельной цепи при горизонтальном перемещении. |
|
|
Фиксированные концевые соединители
для монтажа кабельной цепи при вертикальном перемещении. |
| |
|
 |
|
 |
тип цепи |
внутренняя
ширина
Bi (мм) |
подвижные
конц. соединители
арт. № комплекта |
фиксированные
конц. соединители
арт. № комплекта |
3838.05 |
50 |
38380.05.12 |
39380.05.12 |
3838.06 |
68 |
38380.06.12 |
39380.06.12 |
3838.07 |
75 |
38380.07.12 |
39380.07.12 |
3838.087 |
87 |
38380.087.12 |
39380.087.12 |
3838.10 |
100 |
38380.10.12 |
39380.10.12 |
3838.11 |
108 |
38380.11.12 |
39380.11.12 |
3838.112 |
112 |
38380.112.12 |
39380.112.12 |
3838.12 |
125 |
38380.12.12 |
39380.12.12 |
3838.137 |
137 |
38380.137.12 |
39380.137.12 |
3838.15 |
150 |
38380.15.12 |
39380.15.12 |
3838.162 |
162 |
38380.162.12 |
39380.162.12 |
3838.17 |
168 |
38380.17.12 |
39380.17.12 |
3838.18 |
175 |
38380.18.12 |
39380.18.12 |
3838.187 |
187 |
38380.187.12 |
39380.187.12 |
3838.20 |
200 |
38380.20.12 |
39380.20.12 |
3838.212 |
212 |
38380.212.12 |
39380.212.12 |
3838.23 |
225 |
38380.23.12 |
39380.23.12 |
3838.237 |
237 |
38380.237.12 |
39380.237.12 |
3838.25 |
250 |
38380.25.12 |
39380.25.12 |
3838.262 |
262 |
38380.262.12 |
39380.262.12 |
3838.28 |
275 |
38380.28.12 |
39380.28.12 |
3838.29 |
287 |
38380.29.12 |
39380.29.12 |
3838.30 |
300 |
38380.30.12 |
39380.30.12 |
3838.312 |
312 |
38380.312.12 |
39380.312.12 |
3838.325 |
325 |
38380.325.12 |
39380.325.12 |
3838.337 |
337 |
38380.337.12 |
39380.337.12 |
3838.350 |
350 |
38380.350.12 |
39380.350.12 |
3838.362 |
362 |
38380.362.12 |
39380.362.12 |
3838.375 |
375 |
38380.375.12 |
39380.375.12 |
3838.387 |
387 |
38380.387.12 |
39380.387.12 |
3838.400 |
400 |
38380.400.12 |
39380.400.12 |
|
|
 |
Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно,
без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.
При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.
| |
