серия R7838

Кабельная цепь igus E4/4 серия R7838

Кабельные цепи igus серии R7838 — закрытого типа с внутренней высотой сечения звена 42 мм, для закладки кабелей и шлангов звенья открываются с внешней и внутренней стороны изгиба канала, каждое звено состоит из 4 деталей (2 боковины и 2 крышки соединяющие боковины). Аналог данной серии, но открытого типа — серия 3838.

арт. №
внутренняя
ширина
Bi (мм)
внешняя
ширина
Ba (мм)
радиус изгиба
R (мм)
масса
m (кг/м)
7838.05.    R    .0
50
77
125
150
170
200
215
250
300
350
2,25
7838.07.    R    .0
75
102
125
150
170
200
215
250
300
350
2,38
7838.10.    R    .0
100
127
125
150
170
200
215
250
300
350
2,60
7838.11.    R    .0
108
135
125
150
170
200
215
250
300
350
2,65
7838.12.    R    .0
125
152
125
150
170
200
215
250
300
350
2,81
7838.15.    R    .0
150
177
125
150
170
200
215
250
300
350
3,07
7838.17.    R    .0
168
195
125
150
170
200
215
250
300
350
3,24
7838.20.    R    .0
200
227
125
150
170
200
215
250
300
350
3,53
7838.25.    R    .0
250
277
125
150
170
200
215
250
300
350
4,33
7838.30.    R    .0
300
327
125
150
170
200
215
250
300
350
4,89
  размеры сечения звена

В арт. № нужно указывать радиус изгиба R из таблицы.
Пример арт. № для радиуса 125 мм: 7838.05.  125  .0

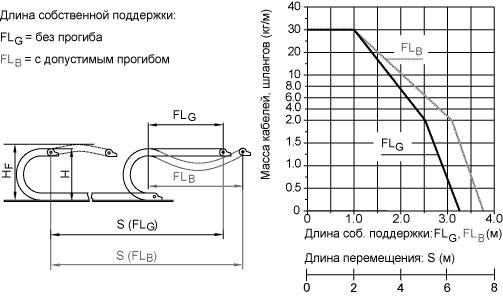

Нагрузочная диаграмма длины собственной поддержки канала:

Нагрузочная диаграмма длины собственной поддержки канала

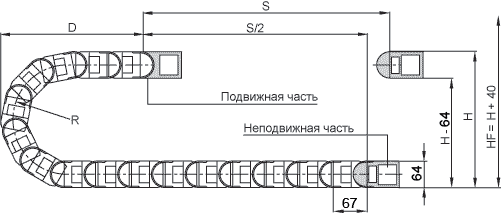

Монтаж канала для коротких перемещений от 1 м до 10 м:

Длина цепи = S/2+K. Шаг p=67 мм, звеньев в 1 м — 15 шт (1005 мм)

чертёж монтажа канала для коротких перемещений от 1 м до 10 м

R
125
150
170
200
215
250
300
350
H
315
365
405
465
495
565
665
765
D
224
249
269
299
314
349
399
449
K
530
610
670
765
810
920
1080
1235
H2
186
186
186
186
186
186
186
186
D2
475
570
690
780
865
1010
1150
1500
K2
804
1005
1139
1340
1407
1675
1943
2412


S — длина перемещения
R — радиус изгиба
H — номинальная высота крепления
HF — габаритная высота
HRI — высота лотка
D — ширина петли в крайнем положении
K — длина петли

Для длинных перемещений монтаж со скольжением:
D2 — ширина петли в крайнем положении
K2 — длина петли
H2 — номинальная высота крепления

Монтаж канала для длинных перемещений от 10 м до 280 м:

Длина цепи = S/2+K2

чертёж монтажа канала для длинных перемещений от 10 м до 200 м



Концевые соединители

Комплект концевых соединителей служит для крепления подвижного и неподвижного
концов кабеленесущей цепи к оборудованию.

горизонтальное перемещение кабельной цепи

  Подвижные концевые соединители
для монтажа кабельной цепи при горизонтальном перемещении.
Концевые соединители igus подвижные
  варианты установки концевых соединителей на гибкий кабель канал и их углы поворота относительно него   варианты монтажа гибкого кабель канала



вертикальное перемещение кабельной цепи

  Фиксированные концевые соединители
для монтажа кабельной цепи при вертикальном перемещении.
Концевые соединители igus фиксированные
  варианты установки концевых соединителей на гибкий кабель канал   варианты монтажа гибкого кабель канала

тип цепи
внутренняя
ширина
Bi (мм)
подвижные
конц. соединители
арт. № комплекта
фиксированные
конц. соединители
арт. № комплекта
7838.05
50
78380.05.12
79380.05.12
7838.07
75
78380.07.12
79380.07.12
7838.10
100
78380.10.12
79380.10.12
7838.11
108
78380.11.12
79380.11.12
7838.12
125
78380.12.12
79380.12.12
7838.15
150
78380.15.12
79380.15.12
7838.17
168
78380.17.12
79380.17.12
7838.20
200
78380.20.12
79380.20.12
7838.25
250
78380.25.12
79380.25.12
7838.30
300
78380.30.12
79380.30.12

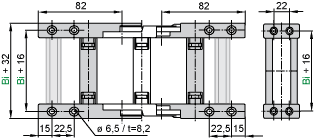

  чертёж концевых соединителей

Внимание!
Для правильной работы энергоцепи — кабели и рукава должны быть уложены свободно, без натяжки и лишней длины, закреплены с обоих концов кабельной цепи с помощью креплений или зафиксированы к гребневым пластинам пластиковыми жгутами.

При соблюдении этих рекомендаций кабель-канал будет работать долго и надёжно, звенья не будут самопроизвольно открываться.

схема крепления кабеля, примеры правильной и неправильной натяжки кабеля
