Энергоцепи MP 18.1 - MP 18.2
Гибкие кабельные цепи MP 18.1 - MP 18.2 Murrplastik (Германия) открытого типа с высотой внутреннего сечения 18 мм.
Особенности энергоцепей MP 18.1 - MP 18.2:
- Съёмные рамочные перемычки по внешней дуге в серии MP 18.1 и по внутренней дуге в серии MP 18.2.
- Применяются в подвижных частях оборудования для укладки кабелей и пневмотрубок диаметром до 15 мм.
- Лёгкие гибкие кабельные цепи изготовлены из прочного специального износостойкого пластика, способного выдерживать воздействия всех видов ГСМ.
- Энергоцепи MP 18.1 - MP 18.2 являются аналогом кабелеукладчиков igus серии B15 и B15i.
- Используются в: деревообрабатывающих и металлообрабатывающих станках, полиграфическом оборудовании, станках ЧПУ, игровых автоматах и 3D-принтерах.
Технические характеристики складских позиций:
|
Сторона загрузки:
|
Внутренняя высота:
|
Внутренняя ширина:
|
Минимальный радиус:
|
|
18.1 по внеш. дуге
18.2 по внутр. дуге |
18 мм
|
от 15 до 50 мм
|
38 мм
|
 |
 |
 |
 |

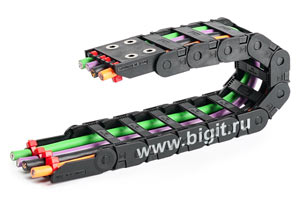

Гибкая кабельная цепь MP 18.1 050 RV038, Murrplastik, 50 x 18 мм - 63 x 23 мм, R 38 мм
внутреннее сечение 50 x 18 мм, наружное 63 x 23 мм, радиус изгиба 38 мм

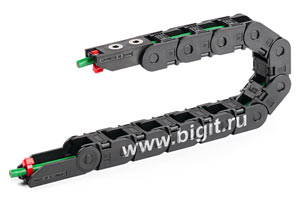

Гибкая кабельная цепь MP 18.2 015 RV038, Murrplastik, 15 x 18 мм - 28 x 23 мм, R 38 мм
внутреннее сечение 15 x 18 мм, наружное 28 x 23 мм, радиус изгиба 38 мм
Гибкая кабельная цепь MP 18.2 025 RV038, Murrplastik, 25 x 18 мм - 38 x 23 мм, R 38 мм
внутреннее сечение 25 x 18 мм, наружное 38 x 23 мм, радиус изгиба 38 мм

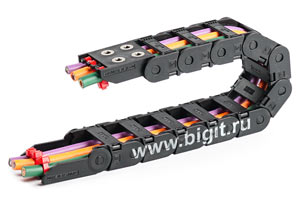

Гибкая кабельная цепь MP 18.2 037 RV038, Murrplastik, 37 x 18 мм - 50 x 23 мм, R 38 мм
внутреннее сечение 37 x 18 мм, наружное 50 x 23 мм, радиус изгиба 38 мм

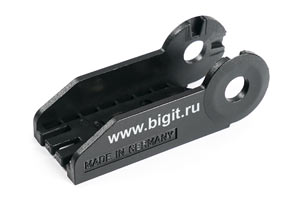

Концевое крепление KA/Z 18.1 015 female, 018100004800, Murrplastik
для монтажа энергоцепей MP 18.1 015 и MP 18.2 015 (радиус изгиба любой) с внутренним сечением 15 x 18 мм, наружным 28 x 23 мм
Концевое крепление KA/Z 18.1 015 male, 018100004900, Murrplastik
для монтажа энергоцепей MP 18.1 015 и MP 18.2 015 (радиус изгиба любой) с внутренним сечением 15 x 18 мм, наружным 28 x 23 мм
Концевое крепление KA/Z 18.1 025 female, 018100005200, Murrplastik
для монтажа энергоцепей MP 18.1 025 и MP 18.2 025 (радиус изгиба любой) с внутренним сечением 25 x 18 мм, наружным 38 x 23 мм
Концевое крепление KA/Z 18.1 025 male, 018100005300, Murrplastik
для монтажа энергоцепей MP 18.1 025 и MP 18.2 025 (радиус изгиба любой) с внутренним сечением 25 x 18 мм, наружным 38 x 23 мм
Концевое крепление KA/Z 18.1 037 female, 018100005400, Murrplastik
для монтажа энергоцепей MP 18.1 037 и MP 18.2 037 (радиус изгиба любой) с внутренним сечением 37 x 18 мм, наружным 50 x 23 мм

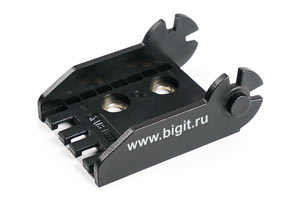

Концевое крепление KA/Z 18.1 037 male, 018100005500, Murrplastik
для монтажа энергоцепей MP 18.1 037 и MP 18.2 037 (радиус изгиба любой) с внутренним сечением 37 x 18 мм, наружным 50 x 23 мм

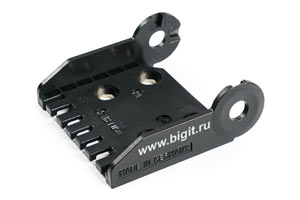

Концевое крепление KA/Z 18.1 050 female, 018100005600, Murrplastik
для монтажа энергоцепей MP 18.1 050 и MP 18.2 050 (радиус изгиба любой) с внутренним сечением 50 x 18 мм, наружным 63 x 23 мм

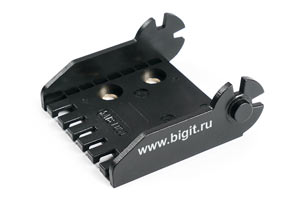

Концевое крепление KA/Z 18.1 050 male, 018100005700, Murrplastik
для монтажа энергоцепей MP 18.1 050 и MP 18.2 050 (радиус изгиба любой) с внутренним сечением 50 x 18 мм, наружным 63 x 23 мм
