Энергоцепи MP 420 открытые
Каталог: усиленные гибкие кабель-каналы MP 420 Murrplastik (Германия) открытого типа для средних и высоких нагрузок.
Кабельные цепи EVOCHAIN MAX MP 420 – это многофункциональная серия, выполняющая функцию защиты и направляющей системы для укладки и подключения к подвижным узлам оборудования: кабелей, пневмотрубок и РВД. Увеличенный ресурс работы 5–10 лет и более, высокая надёжность – основные преимущества гибких кабель-каналов МР 420 открытого типа.
Основные характеристики открытых энергоцепей МР 420:
|
Сторона загрузки:
внутренняя и внешняя дуга |
Внутренняя высота:
42 мм |
Внутренняя ширина:
от 50 до 400 мм |
Минимальный радиус:
от 75 до 350 мм |
 |
 |
 |
 |
Серия энергоцепей МР 420 представлена в 2 версиях:
В зависимости от варианта монтажа, массы укладываемых кабелей и дистанции перемещения подвижной части выбирается соответствующий тип энергоцепи.
RV с предварительным натяжением: в отсутствие нагрузки верхняя ветвь имеет лёгкий прогиб вверх. Предназначены исключительно для самонесущего монтажа и перемещений на дистанции до 8 м. Для перемещений на более длинные дистанции организуется дополнительная поддержка.
RK без предварительного натяжения: в отсутствие нагрузки верхняя ветвь энергоцепи прямая. Подходят для монтажа со скольжением на длинные дистанции до 150 м, вертикального монтажа, лежащего на боку и малонагруженного самонесущего монтажа.
Быстрый подбор энергоцепи с помощью фильтров:
Шаг 1: Выбрать «Внутреннее - наружное сечение звена». Шаг 2: Указать «Минимальный радиус». Шаг 3: Выбрать «Тип энергоцепи».
Гибкий кабель-канал MP 420 RS 050-40 RK075 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 75 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK075 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 75 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RK100 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 100 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK100 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 100 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RK115 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 115 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK115 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 115 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RK125 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 125 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK125 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 125 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RK150 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 150 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK150 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 150 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RK175 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 175 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK175 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 175 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RK200 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 200 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK200 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 200 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RK250 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 250 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK250 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 250 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RK300 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 300 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK300 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 300 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RK350 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 350 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 050-40 RK350 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 350 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV075 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 75 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV075 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 75 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV100 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 100 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV100 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 100 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV115 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 115 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV115 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 115 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV125 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 125 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV125 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 125 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV150 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 150 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV150 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 150 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV175 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 175 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV175 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 175 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV200 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 200 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV200 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 200 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV250 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 250 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV250 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 250 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV300 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 300 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV300 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 300 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p
Гибкий кабель-канал MP 420 RS 050-40 RV350 Murrplastik, 50 x 42 мм - 78 x 65 мм, R 350 мм
Гибкий кабель-канал (энергоцепь) MP 420 RS 050-40 RV350 Murrplastik, внутреннее сечение 50 x 42 мм, наружное 78 x 65 мм, радиус 350 мм. Открытого типа, с преднатяжением – не провисает. Самонесущий монтаж. Для перемещений до 8 м.
12 410.33 p

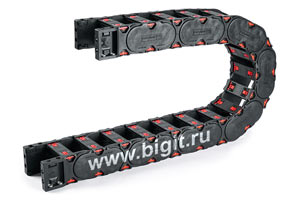

Гибкий кабель-канал MP 420 RS 068-40 RK075 Murrplastik, 68 x 42 мм - 96 x 65 мм, R 75 мм
Гибкий кабель-канал (кабельная цепь) MP 420 RS 068-40 RK075 Murrplastik, внутреннее сечение 68 x 42 мм, наружное 96 x 65 мм, радиус 75 мм. Открытый, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
12 634.05 p
