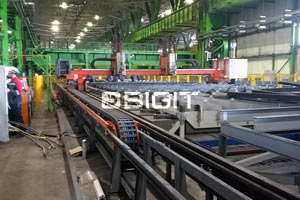

Серия энергоцепей МР 420 представлена в 2 версиях:

RV с предварительным натяжением: в отсутствие нагрузки верхняя ветвь имеет лёгкий прогиб вверх. Предназначены исключительно для самонесущего монтажа и перемещений на дистанции до 8 м (см. нагрузочную диаграмму). Для перемещений на более длинные дистанции организуется дополнительная поддержка.

RK без предварительного натяжения: в отсутствие нагрузки верхняя ветвь энергоцепи прямая. Подходят для монтажа со скольжением на длинные дистанции до 150 м, вертикального монтажа, лежащего на боку и малонагруженного самонесущего монтажа.

В зависимости от варианта монтажа, массы укладываемых кабелей и дистанции перемещения подвижной части выбирается соответствующий тип энергоцепи:

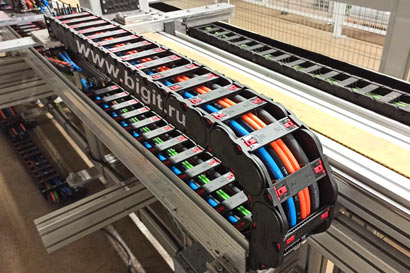

Варианты монтажа для энергоцепей RV с предварительным натяжением:

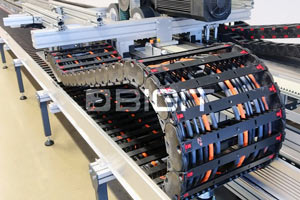

Варианты монтажа для энергоцепей RK без предварительного натяжения:

Нагрузочная диаграмма самонесущей длины энергоцепей МР 420:

FL_g – область самонесущей длины без прогиба, верхняя ветвь прямая.
FL_b – область самонесущей длины с допустимым прогибом до 70 мм, но меньше максимально допустимого значения, верхняя ветвь изогнута с провисанием.
RV – для энергоцепей с предварительным натяжением.
RK – для энергоцепей без предварительного натяжения.

Закрытые кабельные цепи (с крышками) имеют большую массу по сравнению с открытыми (с рамочными перемычками). Для закрытых энергоцепей к массе укладываемых кабелей и РВД нужно добавлять 1,2 кг (повышенная масса крышек).

Монтаж с самонесущей подвижной частью используется с учётом допустимых значений самонесущей длины и массы укладываемых кабелей/ РВД (см. нагрузочную диаграмму самонесущей длины). Если масса укладываемых кабелей/ РВД и самонесущая длина превышают допустимые значения, то следует организовать дополнительную поддержку или использовать монтаж со скольжением.

Пример № 1:

Исходные данные: длина горизонтального перемещения подвижной части – 5 м, масса укладываемых кабелей и пневмотрубок в гибкий кабельный канал – 4 кг/м.

Согласно нагрузочной диаграмме, для массы начинки 4 кг/м и длины перемещения 5 м область самонесущей длины FL_g (RV) находится в зелёной зоне графика, то есть энергоцепь будет работать без прогиба, верхняя ветвь будет прямой – без провисаний. Подходящий тип гибкого кабель-канала – «RV с предварительным натяжением», вариант монтажа – самонесущий.

Пример № 2:

Исходные данные: длина горизонтального перемещения подвижной части – 7 м, масса укладываемых кабелей и гидравлических шлангов в кабельную цепь – 2 кг/м.

Согласно нагрузочной диаграмме, для начинки массой 2 кг/м и длины перемещения 7 м область самонесущей длины FL_b (RV) находится в красной зоне графика, то есть энергоцепь будет работать с допустимым прогибом, верхняя ветвь будет с провисанием до 70 мм. Подходящий тип энергоцепи – «RV с предварительным натяжением», вариант монтажа – самонесущий. Провисание с начинкой массой 2 кг/м, согласно диаграмме, начинается с длины перемещения ≈ 5,5 м. Для уменьшения нагрузки на гибкий кабель-канал можно организовать дополнительную поддержку (ролики, рельсы скольжения) в критических точках на дистанции, начиная с 4,5–5,5 м, чтобы убрать провисание. Вариант монтажа – самонесущий с поддержкой.

Пример № 3:

Исходные данные: длина горизонтального перемещения подвижной части – 18 м, масса укладываемых кабелей в кабельную цепь – 10 кг/м.

Согласно нагрузочной диаграмме, при массе кабелей 10 кг/м область самонесущей длины FL_b (RV) с допустимым прогибом заканчивается на длине перемещения 5 м, при требуемом пути перемещения 18 м. Самонесущая длина собственной поддержки превышает допустимые значения, в таком случае необходимо делать монтаж со скольжением, подходящий тип гибкого кабель-канала – «RK без предварительного натяжения».

Остались вопросы? Позвоните или напишите нам, мы поможем подобрать гибкий кабель-канал, оптимально подходящий именно для вашего оборудования!
