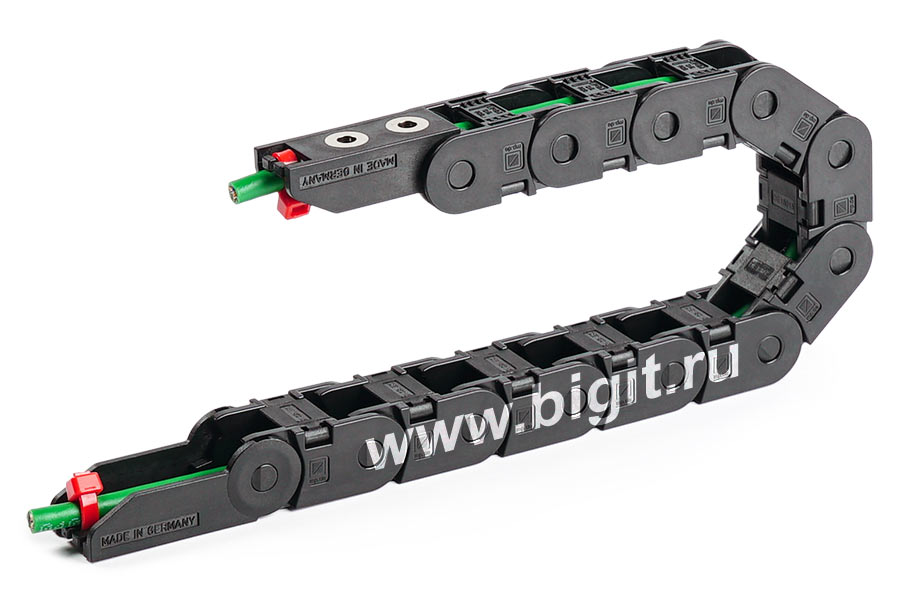

Гибкая кабельная цепь MP 18.2 015 RV038, Murrplastik, 15 x 18 мм - 28 x 23 мм, R 38 мм

Гибкий кабель-канал открытого типа MP 18.2 015 RV038 Murrplastik со съёмными перемычками по внутренней дуге.

Кабельная цепь MP 18.2 015 RV038 от Murrplastik – это компактное надёжное решение для укладки, подключения и защиты к подвижным узлам станков с ЧПУ кабелей и пневмотрубок диаметром до 15 мм.

Основные характеристики энергоцепи:

• Внутреннее сечение звена: 15 x 18 мм.
• Наружное сечение звена: 28 x 23 мм.
• Радиус изгиба: 38 мм.

Самонесущий монтаж:

Расчёт длины кабельной цепи = L/2 + K + E.

• Высота дуги H: 99 мм.
• Высота крепления подвижной части H_МА: 76 мм.
• Выступающая часть дуги M: 83 мм.
• Длина дуги K: 198 мм.

Нагрузочная диаграмма самонесущей длины:

FL_g – область самонесущей длины без прогиба, верхняя ветвь прямая.
FL_b – область самонесущей длины с допустимым прогибом до 30 мм, но меньше максимально допустимого значения, верхняя ветвь изогнута с провисанием.

Монтаж с самонесущей подвижной частью используется с учётом допустимых значений самонесущей длины и массы укладываемых кабелей/ РВД (см. нагрузочную диаграмму самонесущей длины). Если масса укладываемых кабелей/ РВД и самонесущая длина превышают допустимые значения, то следует организовать дополнительную поддержку или использовать монтаж со скольжением.

Варианты монтажа концевых креплений:

Гибкий кабель-канал MP 18.2 015 RV038 от Murrplastik – это размерный аналог кабельных цепей igus B15i.015.038.0 и igus B15.015.038.0, что обеспечивает лёгкость замены и интеграции в существующие системы.

Скачать техническое описание и чертежи можно во вкладке «Файлы».

Особенности и преимущества:

• Съёмные рамочные перемычки по внутренней дуге позволяют легко укладывать кабели и производить сервисное обслуживание.
• Система разгрузки от натяжения интегрирована в концевые крепления, что снижает нагрузку на кабели и предотвращает их натяжение.
• Энергоцепи изготовлены из прочного износостойкого пластика, способного выдерживать воздействия всех видов ГСМ и температуру окружающей среды от -40 до 120 °C.

Применение кабельной цепи:

• Компактные деревообрабатывающие и металлообрабатывающие станки с ЧПУ.
• Подвижные узлы производственных линий, работающие в ограниченном пространстве.
• Полиграфическое оборудование, игровые автоматы, 3D-принтеры.

Важно:

• Гибкий кабель-канал продаётся любой длиной, кратной шагу одного звена.
• Концевые крепления для монтажа энергоцепи приобретаются отдельно.
• Цена с НДС за 1 м (без креплений и аксессуаров).
• Комплектация согласовывается с менеджером после оформления заказа.

Купить компактный гибкий кабель-канал для оборудования просто: закажите расчёт стоимости, оперативно подберём комплектацию и отправим КП.

Техническое описание: energocep-mp18-2-015-rv038-15x18-28x23-r38.pdf
