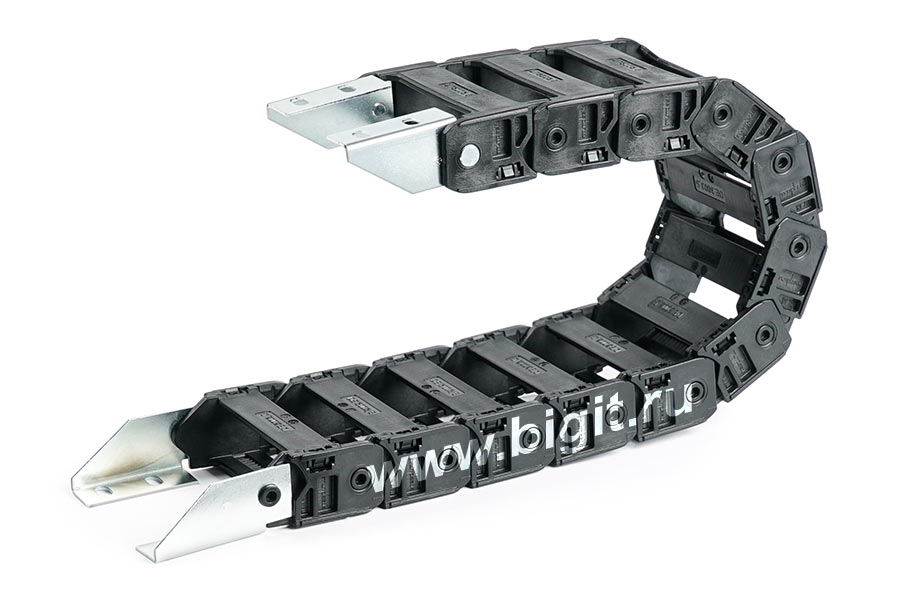

Гибкая кабельная цепь MP 3000 DE-UT 3003.5 076 RV050, Murrplastik, 76 x 26 мм - 94 x 35 мм, R 50 мм - Энергоцепи MP 3000

Описание

Гибкий кабель-канал открытого типа MP 3000 DE-UT 3003.5 076 RV050 Murrplastik (Германия) со съёмными рамочными перемычками по внутренней дуге, что упрощает закладку кабелей в кабель-канал при монтаже.

Основные характеристики:

внутреннее сечение 76 x 26 мм
наружное 94 x 35 мм
радиус изгиба 50 мм

минимальный радиус изгиба гибкого кабель-канала

Подробное техническое описание и чертежи находятся во вкладке «Файлы».

В конечные монтажные звенья интегрирована система разгрузки от натяжения. Кабельная цепь MP 3000 DE-UT 3003.5 076 RV050 Murrplastik является аналогом энергоцепей igus 2400.07.055.0 и 2500.07.055.0. Энергоцепь используется в: станках с ЧПУ; спецтехнике (эвакуаторы, манипуляторы); автоматизированных производственных линиях; промышленных роботах. Продаётся любой длиной, кратной шагу одного звена. Конечные монтажные звенья для фиксации энергоцепи приобретаются отдельно.

Характеристики

Бренд:	Murrplastik (Германия)
Тип энергоцепи:	открытый, RV c предварительным натяжением
Сторона закладки кабеля:	съёмные рамочные перемычки по внутренней дуге
Внутренняя ширина звена Bi:	76 мм
Внутренняя высота звена Hi:	26 мм
Наружная ширина звена Ba:	94 мм
Наружная высота звена Ha:	35 мм
Внутреннее - наружное сечение звена:	76 x 26 мм - 94 x 35 мм
Минимальный радиус:	50 мм
Высота дуги:	135 мм
Шаг одного звена:	45 мм, 22 звена в 1 м энергоцепи (0,990 м)
Длина перемещения со скольжением:	до 60 м
Длина перемещения самонесущего:	см. нагрузочную диаграмму
Длина перемещения вертикально петлёй вниз:	до 24 м
Длина перемещения вертикально петлёй вверх:	до 3 м
Длина перемещения на боку без поддержки:	до 0,7 м
Скорость со скольжением:	до 3 м/с
Скорость самонесущего:	до 6 м/с
Ускорение со скольжением:	до 10 м/с²
Ускорение самонесущего:	до 15 м/с²
Материал:	специальный полиамид PA чёрного цвета
Температура окружающей среды:	от -40 до 120 °C
Коэффициент трения при скольжении:	0,3
Коэффициент статического трения:	0,45
Размерный аналог - кабельная цепь igus:	2400.07.055.0, 2500.07.055.0
Размерный аналог - кабельная цепь Kabelschlepp:	0450.60-KR052, 0455.030.078-KR052, 0455.040.078-KR052
Вид товара:	Энергоцепи
