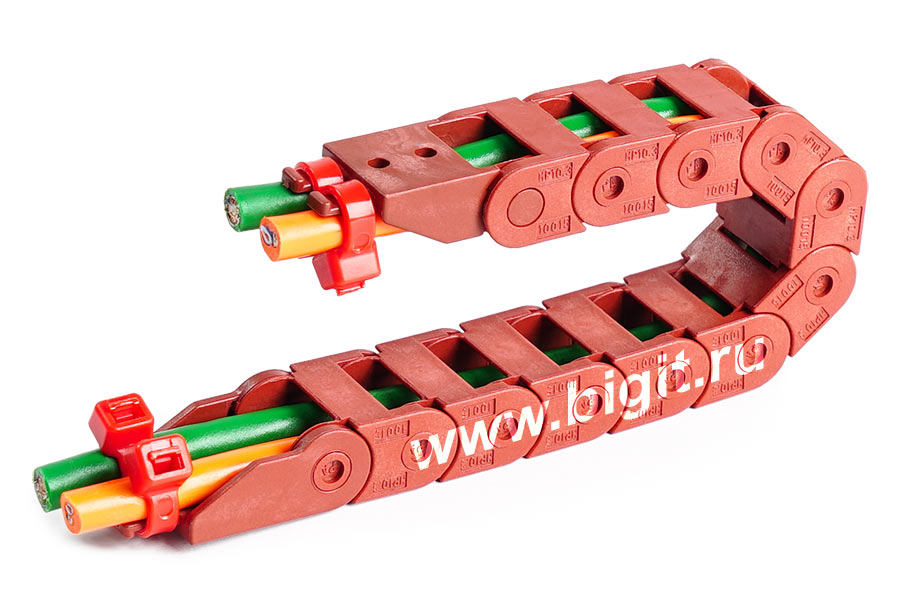

Гибкий кабель-канал MP 10.3 015 RV018 Murrplastik, 15 x 10 мм - 22 x 14 мм, R 18 мм

Гибкий кабель-канал MP 10.3 015 RV018 от Murrplastik – с цельными звеньями из оксидированного противопожарного пластика.

Кабельная цепь MP 10.3 015 RV018 от немецкого производителя Murrplastik – это высококачественное решение для организации кабельных систем в различных областях применения. Она идеально подходит для использования в зонах с повышенными требованиями к пожарной безопасности благодаря специальному износостойкому оксидированному пластику бурого цвета с низким коэффициентом горения.

Основные характеристики энергоцепи:

• Внутреннее сечение звена: 9 x 10 мм.
• Наружное сечение звена: 16 x 14 мм.
• Радиус изгиба: 18 мм.

Самонесущий монтаж:

Расчёт длины кабельной цепи = L/2 + K + E.

• Высота дуги H: 50 мм.
• Высота крепления подвижной части H_МА: 36 мм.
• Выступающая часть дуги M: 40 мм.
• Длина дуги K: 90 мм.

Нагрузочная диаграмма самонесущей длины гибких кабель-каналов МР 10.3:

FL_g – область самонесущей длины без прогиба, верхняя ветвь прямая.
FL_b – область самонесущей длины с допустимым прогибом до 30 мм, но меньше максимально допустимого значения, верхняя ветвь изогнута с провисанием.

Монтаж с самонесущей подвижной частью используется с учётом допустимых значений самонесущей длины и массы укладываемых кабелей/ РВД (см. нагрузочную диаграмму самонесущей длины). Если масса укладываемых кабелей/ РВД и самонесущая длина превышают допустимые значения, то следует организовать дополнительную поддержку или использовать монтаж со скольжением.

Варианты монтажа концевых креплений:

Гибкий кабель-канал MP 10.3 015 RV018 от Murrplastik  это размерный аналог энергоцепей igus 045.16.018.0 и igus E045.16.018.0.

Скачать техническое описание и чертежи можно во вкладке «Файлы».

Особенности и преимущества компактной энергоцепи:

• Низкий коэффициент горения материала делает цепь безопасной для использования в зонах с повышенными требованиями к пожарной безопасности.
• Цельные звенья и система разгрузки от натяжения в концевых креплениях обеспечивают стабильность и долговечность работы цепи.
• Цепь изготовлена из прочного материала, который обеспечивает долгий срок службы и устойчивость к механическим воздействиям.

Применение кабельной цепи:

• Робототехника.
• 3D-принтеры, механизмы раздвижных дверей (ж/д транспорт, лифты).
• Механизированные выдвижные окна и TV-дисплеи (автотюнинг).
• Торговые и игровые автоматы, платёжные терминалы и банкоматы.
• Миниатюрные станки.

Важно:

• Гибкий кабель-канал продаётся любой длиной, кратной шагу одного звена.
• Концевые крепления для монтажа энергоцепи приобретаются отдельно.
• Цена с НДС за 1 м (без креплений и аксессуаров).
• Комплектация согласовывается с менеджером после оформления заказа.

Купить компактный гибкий кабель-канал для оборудования просто: закажите расчёт стоимости, оперативно подберём комплектацию и отправим КП.

Техническое описание: energocep-mp10-3-015-rv018-15x10-22x14-r18.pdf
