Гибкий кабель-канал MP 10.1 015 RV028 Murrplastik, 15 x 10 мм - 22 x 14 мм, R 28 мм

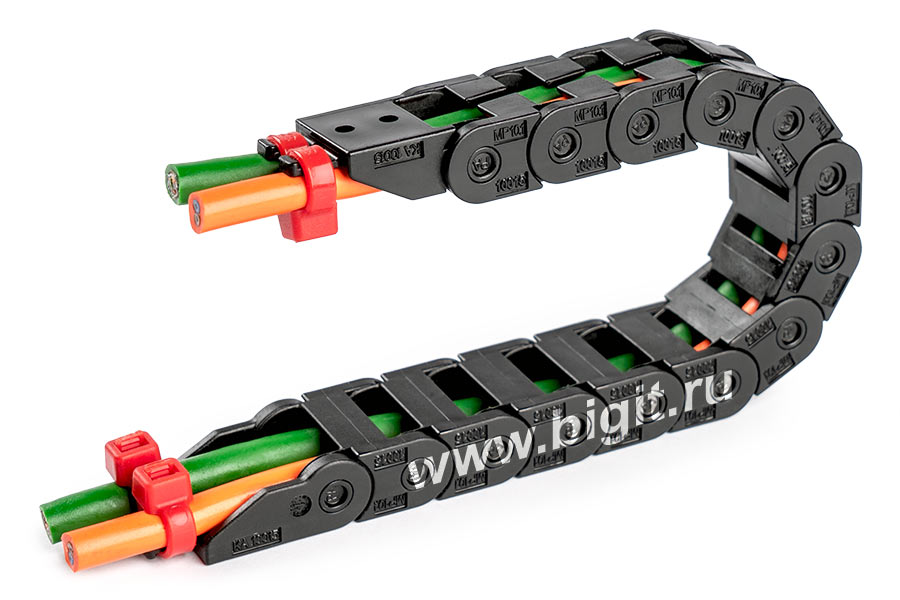

Гибкий кабель-канал MP 10.1 015 RV028 от Murrplastik – компактные размеры и закладной паз по внешней дуге.

Особенность гибкого кабель-канала MP 10.1 015 RV028 заключается в компактных размерах и удобной системе закладки кабеля с внешней стороны изгиба за счёт эластичного закладного паза. Эти преимущества дают возможность установки гибкого кабельного канала в ограниченном пространстве и закладывать кабели с уже установленными разъёмами.

Основные характеристики энергоцепи:

• Внутреннее сечение звена: 15 x 10 мм.
• Наружное сечение звена: 22 x 14 мм.
• Радиус изгиба: 28 мм.

Самонесущий монтаж:

Расчёт длины кабельной цепи = L/2 + K + E.

• Высота дуги H: 70 мм.
• Высота крепления подвижной части H_МА: 56 мм.
• Выступающая часть дуги M: 50 мм.
• Длина дуги K: 117,6 мм.

Нагрузочная диаграмма самонесущей длины гибких кабель-каналов МР 10.1:

FL_g – область самонесущей длины без прогиба, верхняя ветвь прямая.
FL_b – область самонесущей длины с допустимым прогибом до 30 мм, но меньше максимально допустимого значения, верхняя ветвь изогнута с провисанием.

Монтаж с самонесущей подвижной частью используется с учётом допустимых значений самонесущей длины и массы укладываемых кабелей/ РВД (см. нагрузочную диаграмму самонесущей длины). Если масса укладываемых кабелей/ РВД и самонесущая длина превышают допустимые значения, то следует организовать дополнительную поддержку или использовать монтаж со скольжением.

Варианты монтажа концевых креплений:

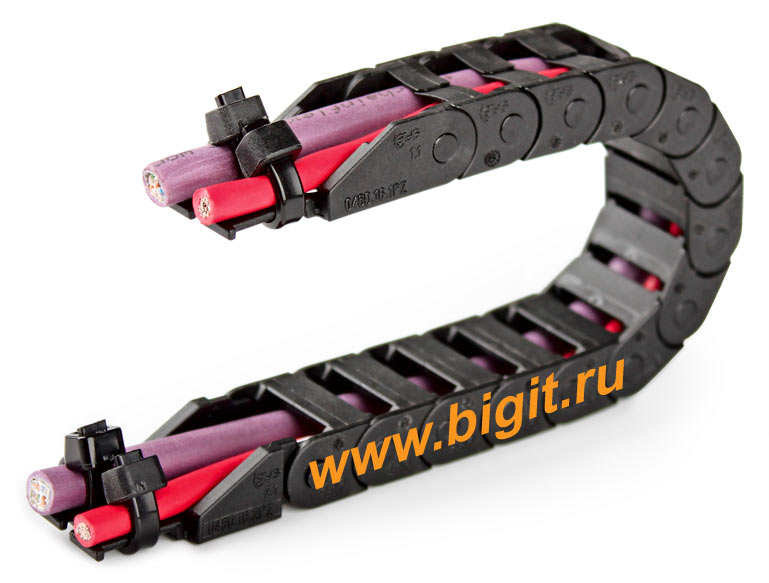

Гибкий кабель-канал MP 10.1 015 RV028 от Murrplastik – это размерный аналог энергоцепей igus E04.16.028.0 и igus 04.16.028.0.

Скачать техническое описание и чертежи можно во вкладке «Файлы», по запросу предоставляем STEP-файлы 3D-моделей гибких кабельных цепей в формате STP.

Особенности и преимущества компактной энергоцепи:

• За счёт эластичного закладного паза в энергоцепь легко укладывать кабели с уже установленными разъёмами.
• Кабельная цепь легко регулируется по длине с уложенной начинкой.
• Гибкий кабельный канал изготовлен из специального износостойкого полиамида чёрного цвета, что обеспечивает его долговечность и надёжность.

Применение кабельной цепи:

• Робототехника.
• 3D-принтеры, механизмы раздвижных дверей (ж/д транспорт, лифты).
• Механизированные выдвижные окна и TV-дисплеи (автотюнинг).
• Торговые и игровые автоматы, платёжные терминалы и банкоматы.
• Миниатюрные станки.

Важно:

• Гибкий кабель-канал продаётся любой длиной, кратной шагу одного звена.
• Концевые крепления для монтажа энергоцепи приобретаются отдельно.
• Цена с НДС за 1 м (без креплений и аксессуаров).
• Комплектация согласовывается с менеджером после оформления заказа.

Купить миниатюрный гибкий кабель-канал просто: закажите расчёт стоимости, оперативно подберём комплектацию и отправим КП.

Техническое описание: energocep-mp10-1-015-rv028-15x10-22x14-r28.pdf
