Энергоцепи MP 420C закрытые - страница 4
Каталог: закрытые гибкие кабель-каналы MP 420C от Murrplastik (Германия) – защита от окалин и горячей стружки.
Кабельные цепи в закрытом исполнении – отличное решение для сварочных линий, оборудования лазерной резки и сильно запылённых производств. Подходят для защиты кабелей и рукавов высокого давления (РВД) от горячей стружки, окалин и других механических воздействий при использовании в подвижных узлах оборудования. Высокая надёжность и увеличенный ресурс работы 5–10 лет и более – это основные преимущества закрытых гибких кабель-каналов МР 420С.
Основные характеристики гибких кабель-каналов МР 420С закрытого типа:
|
Сторона загрузки:
внутренняя и внешняя дуга |
Внутренняя высота:
42 мм |
Внутренняя ширина:
от 75 до 300 мм |
Минимальный радиус:
от 125 до 350 мм |
 |
 |
 |
 |
Серия закрытых энергоцепей МР 420С представлена в 2 версиях:
В зависимости от варианта монтажа, массы укладываемых кабелей и дистанции перемещения подвижной части выбирается соответствующий тип энергоцепи.
RV с предварительным натяжением: в отсутствие нагрузки верхняя ветвь имеет лёгкий прогиб вверх. Предназначены исключительно для самонесущего монтажа и перемещений на дистанции до 8 м. Для перемещений на более длинные дистанции организуется дополнительная поддержка.
RK без предварительного натяжения: в отсутствие нагрузки верхняя ветвь энергоцепи прямая. Подходят для монтажа со скольжением на длинные дистанции до 150 м, вертикального монтажа, лежащего на боку и малонагруженного самонесущего монтажа.
Быстрый подбор кабельной цепи с помощью фильтров:
Шаг 1: Выбрать «Внутреннее - наружное сечение звена». Шаг 2: Указать «Минимальный радиус». Шаг 3: Выбрать «Тип энергоцепи».
Закрытый гибкий кабель-канал MP420C DE 125-420 A-I RK125 Murrplastik, 125x42 мм-153x65 мм, R 125 мм
Закрытый гибкий кабель-канал MP420C DE 125-420 A-I RK150 Murrplastik, 125x42 мм-153x65 мм, R 150 мм
Закрытый гибкий кабель-канал MP420C DE 125-420 A-I RK175 Murrplastik, 125x42 мм-153x65 мм, R 175 мм
Гибкий кабель-канал (кабельная цепь) MP 420C DE 125-420 A-I RK175 Murrplastik, внутреннее сечение 125 x 42 мм, наружное 153 x 65 мм, радиус 175 мм. Закрытого типа, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
Закрытый гибкий кабель-канал MP420C DE 125-420 A-I RK200 Murrplastik, 125x42 мм-153x65 мм, R 200 мм
Закрытый гибкий кабель-канал MP420C DE 125-420 A-I RK250 Murrplastik, 125x42 мм-153x65 мм, R 250 мм
Закрытый гибкий кабель-канал MP420C DE 125-420 A-I RK300 Murrplastik, 125x42 мм-153x65 мм, R 300 мм
Гибкий кабель-канал (кабельная цепь) MP 420C DE 125-420 A-I RK300 Murrplastik, внутреннее сечение 125 x 42 мм, наружное 153 x 65 мм, радиус 300 мм. Закрытого типа, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
Закрытый гибкий кабель-канал MP420C DE 125-420 A-I RK350 Murrplastik, 125x42 мм-153x65 мм, R 350 мм
Гибкий кабель-канал (кабельная цепь) MP 420C DE 125-420 A-I RK350 Murrplastik, внутреннее сечение 125 x 42 мм, наружное 153 x 65 мм, радиус 350 мм. Закрытого типа, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
Закрытый гибкий кабель-канал MP420C DE 150-420 A-I RK125 Murrplastik, 150x42 мм-178x65 мм, R 125 мм
Закрытый гибкий кабель-канал MP420C DE 150-420 A-I RK150 Murrplastik, 150x42 мм-178x65 мм, R 150 мм
Закрытый гибкий кабель-канал MP420C DE 150-420 A-I RK175 Murrplastik, 150x42 мм-178x65 мм, R 175 мм
Закрытый гибкий кабель-канал MP420C DE 150-420 A-I RK200 Murrplastik, 150x42 мм-178x65 мм, R 200 мм
Гибкий кабель-канал (кабельная цепь) MP 420C DE 150-420 A-I RK200 Murrplastik, внутреннее сечение 150 x 42 мм, наружное 178 x 65 мм, радиус 200 мм. Закрытого типа, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
Закрытый гибкий кабель-канал MP420C DE 150-420 A-I RK250 Murrplastik, 150x42 мм-178x65 мм, R 250 мм
Закрытый гибкий кабель-канал MP420C DE 150-420 A-I RK300 Murrplastik, 150x42 мм-178x65 мм, R 300 мм
Гибкий кабель-канал (кабельная цепь) MP 420C DE 150-420 A-I RK300 Murrplastik, внутреннее сечение 150 x 42 мм, наружное 178 x 65 мм, радиус 300 мм. Закрытого типа, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
Закрытый гибкий кабель-канал MP420C DE 150-420 A-I RK350 Murrplastik, 150x42 мм-178x65 мм, R 350 мм

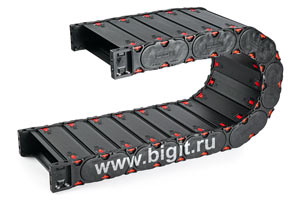

Закрытый гибкий кабель-канал MP420C DE 200-420 A-I RK125 Murrplastik, 200x42 мм-228x65 мм, R 125 мм
Закрытый гибкий кабель-канал MP420C DE 200-420 A-I RK150 Murrplastik, 200x42 мм-228x65 мм, R 150 мм
Закрытый гибкий кабель-канал MP420C DE 200-420 A-I RK175 Murrplastik, 200x42 мм-228x65 мм, R 175 мм
Гибкий кабель-канал (кабельная цепь) MP 420C DE 200-420 A-I RK175 Murrplastik, внутреннее сечение 200 x 42 мм, наружное 228 x 65 мм, радиус 175 мм. Закрытого типа, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
Закрытый гибкий кабель-канал MP420C DE 200-420 A-I RK200 Murrplastik, 200x42 мм-228x65 мм, R 200 мм
Гибкий кабель-канал (кабельная цепь) MP 420C DE 200-420 A-I RK200 Murrplastik, внутреннее сечение 200 x 42 мм, наружное 228 x 65 мм, радиус 200 мм. Закрытого типа, без преднатяжения – прямой. Монтаж: скользящий, вертикальный, на боку. Для длинных перемещений до 150 м.
Закрытый гибкий кабель-канал MP420C DE 200-420 A-I RK250 Murrplastik, 200x42 мм-228x65 мм, R 250 мм
Закрытый гибкий кабель-канал MP420C DE 200-420 A-I RK300 Murrplastik, 200x42 мм-228x65 мм, R 300 мм
