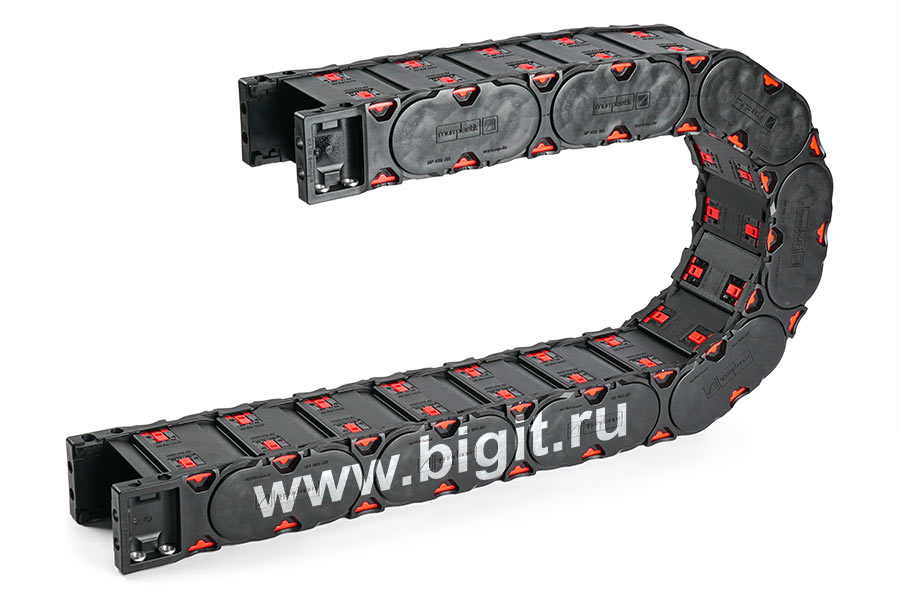

Гибкий кабель-канал закрытый MP420C DE 100-420 A-I RV200 Murrplastik, 100x42 мм-128x65 мм, R 200 мм

Гибкий кабель-канал закрытый MP 420C DE 100-420 A-I RV200 от Murrplastik, с предварительным натяжением – не провисает.

Закрытая энергоцепь подходит для горизонтального самонесущего монтажа и перемещений на дистанции до 8 м. Защищает кабели и гидравлические рукава высокого давления (РВД) от пыли, горячей стружки, окалин и прочих внешних воздействий при подключении к подвижным узлам оборудования. Высокая надёжность и увеличенный ресурс работы: 5–10 лет и более.

Вариант монтажа:

Основные характеристики энергоцепи:

• Внутреннее сечение звена: 100 x 42 мм.
• Наружное сечение звена: 128 x 65 мм.
• Радиус изгиба: 200 мм.

Самонесущий монтаж:

Расчёт длины кабельной цепи = L/2 + K + E.

• Высота дуги H: 465 мм.
• Высота крепления подвижной части H_МА: 400 мм.
• Выступающая часть дуги M: 300 мм.
• Длина дуги K: 670 мм.

Нагрузочная диаграмма самонесущей длины гибких кабельных цепей МР 420С:

FL_g – область самонесущей длины без прогиба, верхняя ветвь прямая.
FL_b – область самонесущей длины с допустимым прогибом до 70 мм, но меньше максимально допустимого значения, верхняя ветвь изогнута с провисанием.
RV – для энергоцепей с предварительным натяжением.
RK – для энергоцепей без предварительного натяжения.

Закрытые кабельные цепи (с крышками) имеют большую массу по сравнению с открытыми (с рамочными перемычками). Для закрытых энергоцепей к массе укладываемых кабелей и РВД нужно добавлять 1,2 кг (повышенная масса крышек).

Монтаж с самонесущей подвижной частью используется с учётом допустимых значений самонесущей длины и массы укладываемых кабелей/ РВД (см. нагрузочную диаграмму самонесущей длины). Если масса укладываемых кабелей/ РВД и самонесущая длина превышают допустимые значения, то следует организовать дополнительную поддержку или использовать монтаж со скольжением.

Гибкий кабель-канал закрытого типа MP 420C DE 100-420 A-I RV200 от Murrplastik – это технологичный размерный аналог энергоцепи igus R4.42.10.200.0, имеющий ряд конструктивных преимуществ.

Скачать техническое описание и чертежи можно во вкладке «Файлы», по запросу предоставляем STEP–файлы 3D-моделей гибких энергоцепей в формате STP.

Особенности и преимущества закрытой кабельной цепи:

• Съёмные крышки по внутренней и внешней дуге, простой монтаж и сервис.
• Надёжная фиксация крышек замками EVOLOCK.
• Увеличенный ресурс за счёт технологии «шип-паз» в боковинах.
• Универсальные крепления (верх/ низ/ торцы).
• Вариативная система разделительных перегородок.
• Несколько вариантов системы разгрузки от натяжения.
• Скользящие башмаки EVOCONTROL с индикатором износа.

Применение закрытого кабелеукладчика:

• Автоматизированные линии лазерной и плазменной резки.
• Фрезерные, токарные и сверлильные станки с ЧПУ.
• Роботизированные сварочные комплексы.
• Спецтехника и крановое оборудование.

Важно:

• Цена с НДС за 1 м (без креплений и аксессуаров).
• Комплектация согласовывается с менеджером после оформления заказа.
